थोक प्लास्टिक ट्विन स्क्रू एक्सट्रूडर मशीन के लिए पेंच और बैरल
1. विवरण
ट्विन स्क्रू एक्सट्रूडर में विभिन्न प्रकार के स्क्रू तत्वों का उपयोग किया जा सकता है। आम तौर पर चार मुख्य प्रकार के स्क्रू तत्व हैं,जड़ने वाले तत्व,बदले पंप करने वाले तत्व और मिश्रण तत्व।प्रत्येक प्रकार के लिए यहाँ कई अलग अलग प्रकार हैं.
भागों की विनिमेयता सुनिश्चित करने के लिए 100% आंतरिक स्प्लाइन को स्प्लाइन प्लग गेज के साथ जाँच की जाती है।
हमारे सभी ट्विन स्क्रू एक्सट्रूडर तत्वों को गर्मी उपचार के बाद सीएनसी पीसने से समाप्त किया जाता है। इस श्रृंखला की सतह मोटापा Ra0 से कम है।8, जो घटकों की गुणवत्ता पर गर्मी उपचार विरूपण के प्रभाव को पूरी तरह से समाप्त करता है।
2. ट्विन स्क्रू एक्सट्रूडर स्क्रू तत्व पैरामीटरः
|
मॉडल |
स्क्रू का मुख्य व्यास (डी/मिमी) | स्क्रू का छोटा व्यास (d/mm) | D/d | केंद्र की दूरी ((मिमी) |
| बीएम-20 | 21.7 | 14 | 1.55 | 18 |
| बीएम-25 | 25 | 16.1 | 1.55 | 21.2 |
| बीएम-35 | 35.6 | 23.6 | 1.51 | 30 |
| बीएम-50 | 50.5 | 32.5 | 1.55 | 42 |
| बीएम-52 | 51.4 | 33.8 | 1.52 | 43 |
| बीएम-60 | 59.6 | 43.8 | 1.37 | 52 |
| बीएम-65 | 62.4 | 40.5 | 1.54 | 52 |
| बीएम-68 | 69 | 49 | 1.40 | 60 |
| बीएम-70 | 70.6 | 47.4 | 1.49 | 60 |
| बीएम-७५ | 71 | 47 | 1.51 | 60 |
3पेंच तत्व
ढोने वाले तत्वों की ज्यामिति उत्पाद को एक्सट्रूडर के माध्यम से अच्छी तरह से ले जाने की अनुमति देती है। प्रत्येक ढोने वाले तत्व को इसकी उड़ानों की संख्या, मिलीमीटर में इसकी लंबाई,और उसकी ऊँचाई. पिच को पूर्ण धागे के लिए आवश्यक अक्षीय लंबाई मिलीमीटर में परिभाषित किया गया है। एक बड़े पिच के साथ कन्वेयर तत्वों में एक छोटे पिच वाले लोगों की तुलना में एक बड़ा कन्वेयर प्रभाव होता है।इन तत्वों का उपयोग सामग्री को आगे बढ़ाने के लिए किया जाता है।.....................

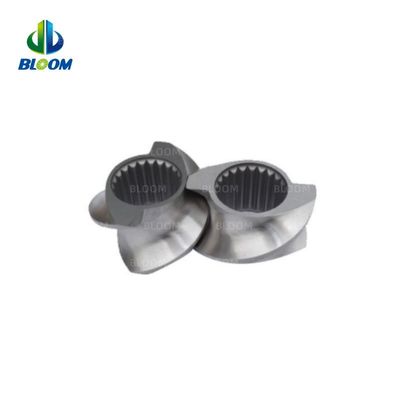

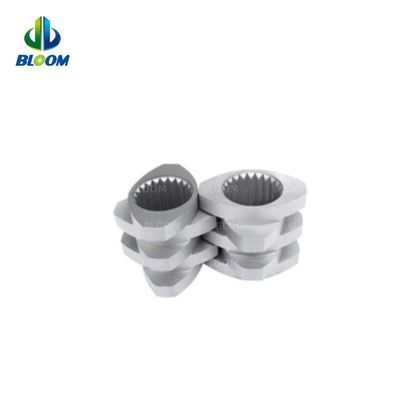

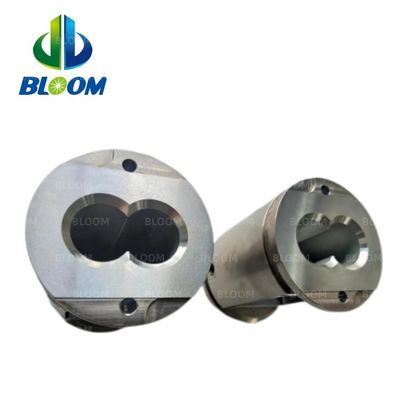

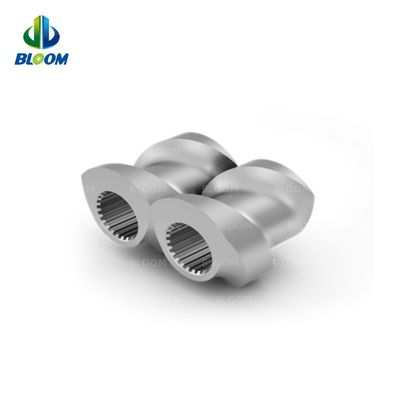

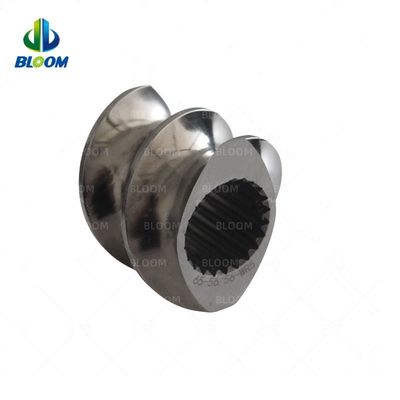

4.चित्रः
