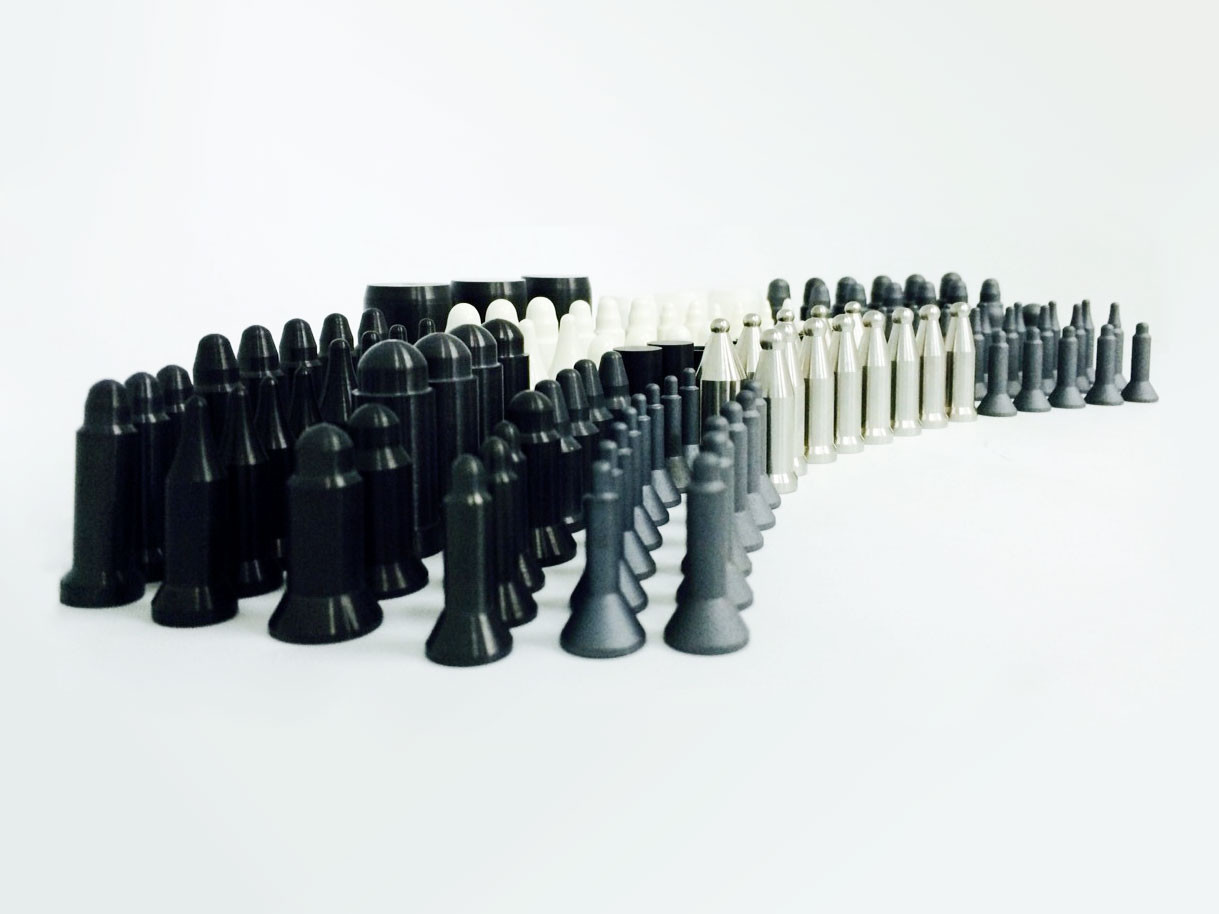

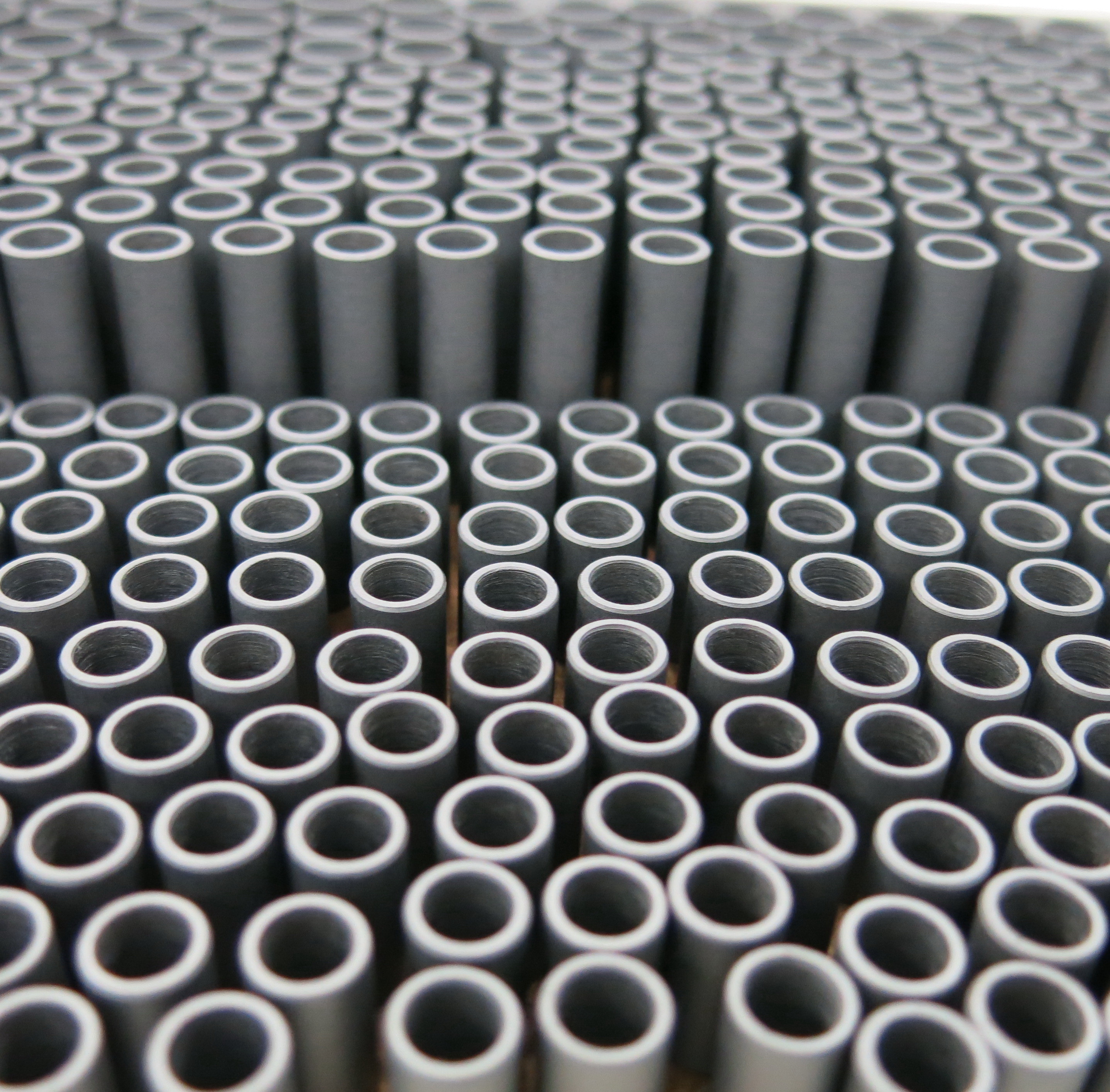

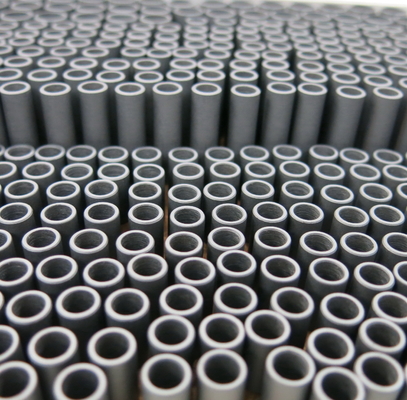

नट और बोल्ट वेल्डिंग के लिए केसीएफ गाइड पिन और गाइड स्लीव ट्यूब
1. विवरण:
ब्लूम वेल्डिंग KCF सलाखों का निर्माता है,और हम भी KCF गाइड पिन बनाते हैं.हम विभिन्न आकारों गाइड पिन,पिन,बुशिंग,स्लीव की पेशकश करते हैं.हमारी सामग्री में KCF मिश्र धातु सामग्री शामिल है,सिरेमिक लेपित,ज़िरकोनिया सिरेमिक,सिलिकॉन नाइट्राइड सिरेमिक आदि. हम न केवल मानक आकार बना सकते हैं, बल्कि आपके चित्रों के अनुसार केसीएफ पिन भी बना सकते हैं। आपकी जांच का स्वागत है।
2गुण
|
कोड |
संरचना ((wt%) |
तन्यता शक्ति ((एन/मिमी2) |
आउटपुट शक्ति ((एन/एमएम2) |
लम्बाई ((%) |
विशेषताएं |
आवेदन |
|
केसीएफ |
Cr20,Al3,Fe Bal |
539 |
392 |
15 |
ऑक्सीकरण प्रतिरोधी |
ब्राज़िंग जिग्स,प्रक्षेपण वेल्डिंग के लिए गाइड पिन |

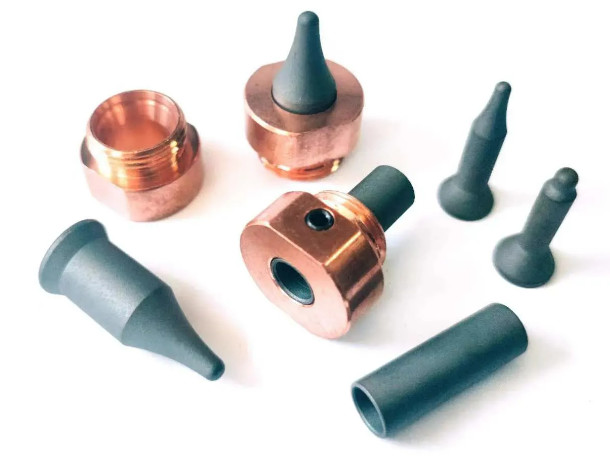

हम केसीएफ गाइड पिन और केसीएफ आस्तीन के विभिन्न आकार प्रदान करते हैं। मानक केसीएफ पिन हमेशा स्टॉक में होते हैं। आपके ड्राइंग के अनुसार अनुकूलित पिन भी आपूर्ति करते हैं।उत्कृष्ट इन्सुलेशन प्रदर्शन और लंबे जीवन के साथहमारे केसीएफ गाइड पिन का प्रत्यक्ष या अप्रत्यक्ष रूप से जीएम, वीडब्ल्यू, टोयोटा आदि ऑटोमोटिव वेल्डिंग फैक्ट्री में उपयोग किया जाता है।
पिन सामग्री: केसीएफ, एएल2ओ3, जेआरओ2, सीआई3एन4, सिरेमिक, स्टेनलेस स्टील आदि।
केसीएफ पिन व्यासः एम 4, एम 5, एम 6, एम 8, एम 10, एम 12...

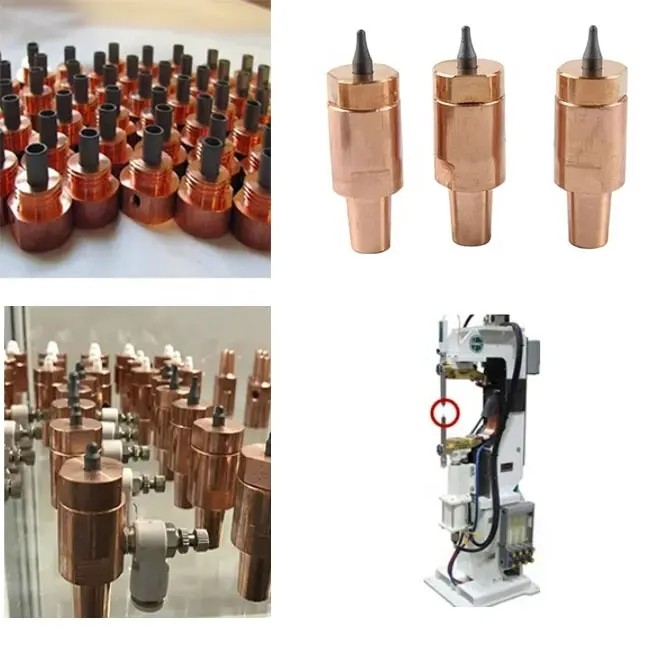

अनुप्रयोगः केसीएफ गाइड पिन का व्यापक रूप से प्रोजेक्शन वेल्डिंग, नट वेल्डिंग, स्टड वेल्डिंग पर उपयोग किया जाता है
अच्छा इन्सुलेशन प्रदर्शन
उत्कृष्ट पहनने के प्रतिरोध क्षमता
उच्च तापमान पर एंटीऑक्सीडेशन प्रदर्शन
अच्छा हीट शॉक प्रदर्शन

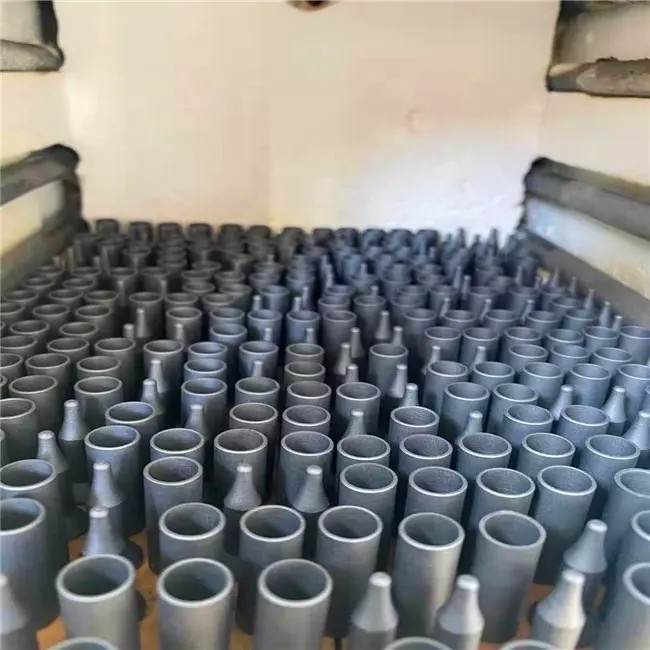

केसीएफ सामग्री एक विशेष धातु सामग्री है। विशेष गर्मी उपचार प्रक्रिया और 1000-1500 डिग्री के प्रक्रिया तापमान सीमा के समायोजन के माध्यम से,सतह पर 10-32μm मोटी उच्च गुणवत्ता वाली इन्सुलेशन परत उत्पन्न हो सकती है।इस प्रकार सामग्री में अच्छी पहनने के प्रतिरोध और उच्च इन्सुलेशन प्रतिरोध को ध्यान में रखा जाता है।विभिन्न भागों के निर्माण के बाद यांत्रिक प्रसंस्करण में सामग्रीइस सामग्री का उपयोग मुख्य रूप से प्रतिरोध वेल्डिंग उपकरण में किया जाता है।
हम आम तौर पर वेल्डिंग नट पोजिशनिंग पिन के रूप में सिरेमिक गाइड पिन का उपयोग करते हैं, लेकिन सिरेमिक की कठोरता खराब, नाजुक है, इसलिए अब सिरेमिक के बजाय केसीएफ गाइड पिन अधिक से अधिक लोकप्रिय है।
| सिरेमिक (ठोस) | परंपरागत रूप से सिलिकॉन नाइट्राइड -पूरी तरह से अछूता. |
ग्रे, व्हाइट, बेज, ब्लू | उच्च आरंभिक लागत लेकिन किसी भी अन्य पिन की तुलना में अधिक समय तक चलेगा जब परिस्थितियां अनुमति दें। क्षति के लिए संवेदनशील। वेल्ड स्पैटर को दूर करता है। |
|---|---|---|---|
| केसीएफ | एक विशेष उपचारित मिश्र धातु एक कठोर,अछूता त्वचा के साथ | ग्रे / काला | उचित जीवन काल के साथ एक सस्ती पिन |
2. आकार
W-PN कोड
|
आकार |
कोड |
आकार |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
ए |
बी |
L |
सी |
D |
ई |
Q |
आर |
||
|
एम4 |
4P |
4.8 |
12.0 |
29.0 |
6.5 |
5.5 |
7.5 |
2 |
11.0 |
|
एम5 |
5P |
5.8 |
12.0 |
30.0 |
8.5 |
7.5 |
6.5 |
2 |
15.0 |
|
एम6 |
6P |
6.8 |
12.0 |
31.5 |
11.0 |
9.5 |
5.5 |
3 |
23.6 |
|
एम8 |
8P |
8.8 |
12.0 |
31.0 |
12.0 |
10.5 |
4.0 |
3 |
21.7 |
|
M10 |
10P |
10.8 |
16.0 |
34.5 |
14.0 |
12.0 |
5.5 |
4 |
22.3 |
|
एम12 |
12P |
12.8 |
16.0 |
36.0 |
17.0 |
15.0 |
4.0 |
4 |
27.0 |
पीएन-ए कोड
|
आकार |
कॉर्ड नं. |
Ød |
ØD |
Ød1 |
L |
|---|---|---|---|---|---|
|
एम4 |
PN-A-4.8 |
4.8 |
12 |
3.1 |
4.0 |
|
एम5 |
PN-A-5.8 |
5.8 |
4.0 |
5.0 |
|
|
एम6 |
PN-A-6.8 |
6.8 |
4.8 |
5.5 |
|
|
एम8 |
PN-A-8.8 |
8.8 |
6.6 |
6.0 |
|
|
M10 |
PN-A-10.8 |
10.8 |
16 |
8.3 |
8.5 |
|
एम12 |
PN-A-12.8 |
12.8 |
10.3 |
10.0 |
आई-पीएम कोड
|
नट का आकार |
आकार |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
ए |
बी |
सी |
D |
ई |
F |
जी |
L |
Q |
आर |
|
|
एम4 |
3.2 |
4-7 |
10 |
5 |
2.0 |
22 |
4 |
31 |
2.5 |
9.0 |
|
एम5 |
4.1 |
5-8 |
10 |
6 |
2.5 |
22 |
4 |
32 |
3.0 |
13.3 |
|
एम6 |
4.9 |
6 से 10 |
10 |
7 |
2.5 |
22 |
3 |
32 |
3.5 |
15.5 |
|
एम8 |
6.6 |
8-11 |
12 |
8 |
3.0 |
23 |
3 |
34 |
5.0 |
17.5 |
|
M10 |
8.5 |
10-13 |
15 |
10 |
3.5 |
24 |
3 |
37 |
7.0 |
30.5 |
|
एकता |
9.7 |
11-14 |
16 |
12 |
4.0 |
24 |
3 |
39 |
8.0 |
37.5 |
|
एम12 |
10.4 |
12-15 |
16 |
12 |
4.0 |
24 |
3 |
39 |
9.0 |
41.0 |
3. और तस्वीरें
