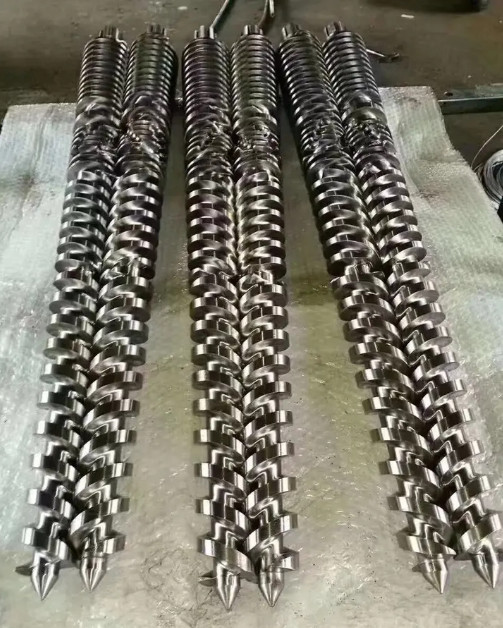

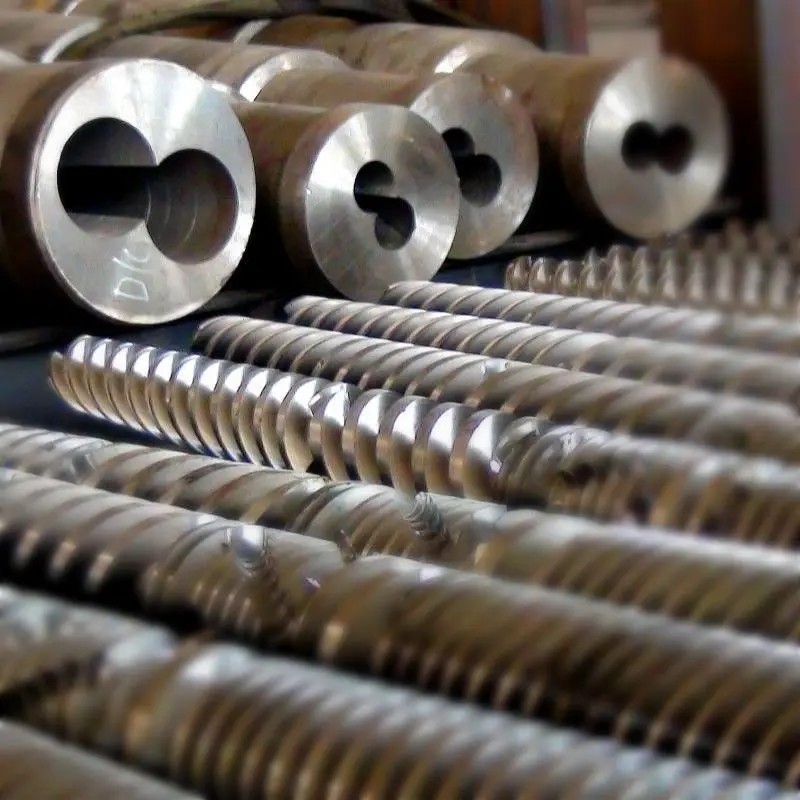

उच्च गुणवत्ता वाले पाइप एक्सट्रूज़न के लिए स्क्रू बैरल/कोनिकल ट्विन स्क्रू बैरल/एक्सट्रूडर स्क्रू बैरल
1. विवरण
ट्विन स्क्रू बैरल को धीरे-धीरे कई निर्माताओं द्वारा अपनी उच्च दक्षता के कारण अपनाया जाता है। एकल स्क्रू बैरल की तुलना में, ट्विन स्क्रू बैरल में मशीनिंग क्लीयरेंस के लिए अधिक आवश्यकताएं हैं।हमारी कंपनी के पास डिजाइन समस्याओं को हल करने में उपयोगकर्ताओं की मदद करने के लिए एक पेशेवर टीम है, और ग्राहकों द्वारा प्रदान किए गए नमूनों या चित्रों के अनुसार भी प्रसंस्करण कर सकते हैं।
प्लास्टिक एक्सट्रूज़न एक विनिर्माण प्रक्रिया है जिसमें एक एक्सट्रूडर मशीन का उपयोग करके प्लास्टिक सामग्री को एक निरंतर प्रोफ़ाइल या आकार में पिघलाना और आकार देना शामिल है।प्लास्टिक सामग्री को एक हॉपर के माध्यम से एक्सट्रूडर में डाला जाता है और फिर एक हीटिंग तत्व द्वारा पिघलाया जाता है, जो आम तौर पर एक एकल पेंच या एक जुड़वां पेंच है।
प्लास्टिक एक्सट्रूज़न में उपयोग की जाने वाली विभिन्न प्रकार की प्लास्टिक सामग्री हैं, जिनमें पीई (पॉलीएथिलीन), पीएस (पॉलीस्टायरेन), पीसी (पॉलीकार्बोनेट), एबीएस (एक्रिलोनिट्राइल बुटाडीन स्टायरेन),पीईटी (पॉलीएथिलीन टेरेफ्थालेट), पीपी (पॉलीप्रोपाइलीन) और पीवीसी (पॉलीविनाइल क्लोराइड) ।
विनिर्माण प्रक्रिया में प्रयुक्त प्लास्टिक एक्सट्रूडर मशीन का प्रकार प्रसंस्करण की जा रही प्लास्टिक सामग्री के प्रकार और वांछित अंतिम उत्पाद पर निर्भर करता है।एक एकल पेंच बैरल extruder आमतौर पर पीई जैसे सामग्री के प्रसंस्करण के लिए प्रयोग किया जाता हैपीवीसी के प्रसंस्करण के लिए एक शंकुयुक्त ट्विन स्क्रू बैरल एक्सट्रूडर या समानांतर ट्विन स्क्रू बैरल एक्सट्रूडर का उपयोग किया जाता है।
प्लास्टिक एक्सट्रूडर मशीनों के कई निर्माता हैं जो सिंगल स्क्रू बैरल एक्सट्रूडर, शंक्वाकार ट्विन स्क्रू बैरल एक्सट्रूडर और समानांतर ट्विन स्क्रू बैरल एक्सट्रूडर का उत्पादन करते हैं।कुछ लोकप्रिय निर्माताओं में KraussMaffei शामिल हैं, बैटनफेल्ड-सिनसिनाटी, Milacron, तोशिबा मशीन, और Coperion.
आकार और क्षमता
यहाँ हमारे सामान्य डिजाइन डेटा की सूची है, जो कुछ अलग परिस्थितियों में अद्यतन किया जा सकता है।
|
विनिर्देश (d / D) |
काम करने की लंबाई (मिमी) |
घूर्णन गति (आरपीएम) |
क्षमता (किग्रा/घंटा) |
|
Φ35/75 |
810 |
5-50 |
40-70 |
|
Φ45/90 |
990 |
५-४५ |
50-80 |
|
Φ45/100 |
990 |
५-४५ |
60-90 |
|
Φ48/112 |
1104 |
४-४५ |
70-100 |
|
Φ50/105 |
1045 |
४-४५ |
100-150 |
|
Φ51/105 |
1220 |
४-४५ |
100-150 |
|
Φ55/110 |
1220 |
४-४० |
120-180 |
|
Φ55/120 |
1230 |
४-४० |
130-180 |
|
Φ58/126 |
1320 |
४-४० |
140-200 |
|
Φ60/125 |
1320 |
४-४० |
150-200 |
|
Φ65/120 |
1440 |
४-४० |
200-250 |
|
Φ65/132 |
1440 |
४-४० |
200-250 |
|
Φ68/146 |
1550 |
४-४० |
220-300 |
|
Φ80/143 |
1800 |
४-३५ |
300-360 |
|
Φ80/156 |
1800 |
४-३५ |
300-360 |
|
Φ92/188 |
2000 |
३-३५ |
४००-५०० |
2. संक्षिप्त आवेदन

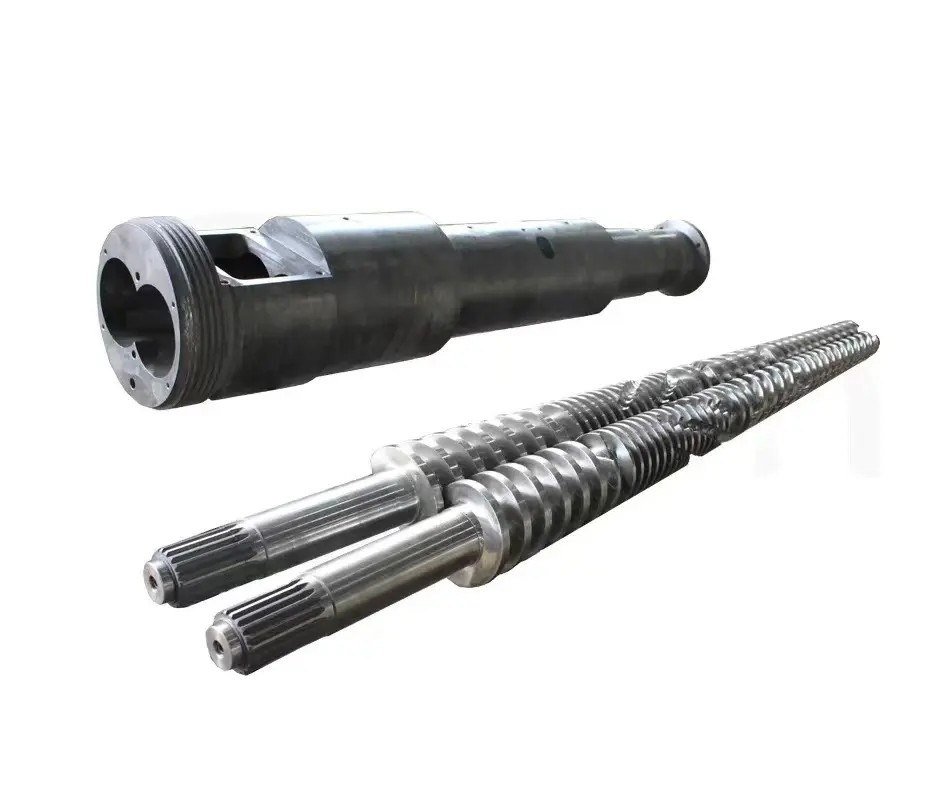

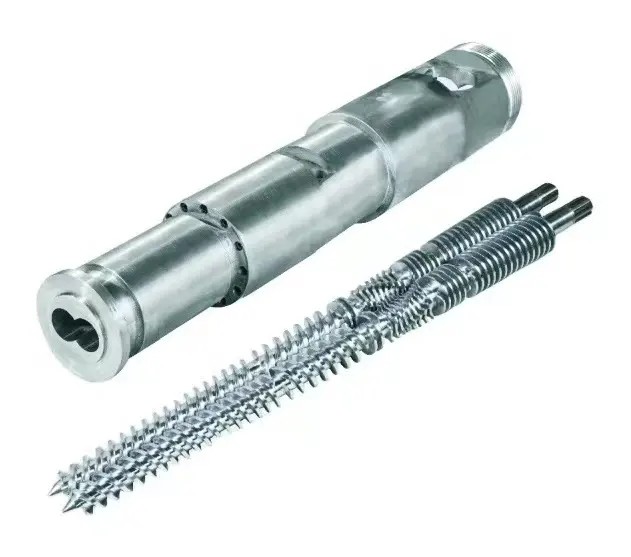

शंकु ट्विन स्क्रू बैरल एक प्रकार का एक्सट्रूडर स्क्रू और बैरल है जिसका उपयोग आमतौर पर प्लास्टिक एक्सट्रूज़न उद्योग में किया जाता है।यह विशेष रूप से पीवीसी (पॉलीविनाइल क्लोराइड) जैसी सामग्रियों के प्रसंस्करण के लिए डिज़ाइन किया गया है, जो एक थर्मोप्लास्टिक पॉलिमर है जिसके पिघलने और प्रसंस्करण के लिए उच्च तापमान और उच्च कतरनी बल की आवश्यकता होती है।
शंक्वाकार ट्विन स्क्रू बैरल का उपयोग विभिन्न प्रकार के प्लास्टिक एक्सट्रूज़न अनुप्रयोगों में किया जाता है, जिनमें शामिल हैंः
1प्रोफाइल एक्सट्रूज़नः इसमें विभिन्न आकारों और आकारों के प्लास्टिक प्रोफाइल जैसे खिड़की के फ्रेम, दरवाजे के फ्रेम और डेकिंग का निर्माण शामिल है।
2पाइप और ट्यूबिंग एक्सट्रूज़नः इसमें विभिन्न आकारों और आकारों के प्लास्टिक पाइप और ट्यूबिंग बनाना शामिल है, जैसे कि पानी के पाइप, गैस पाइप और विद्युत नलिकाएं।
3शीट एक्सट्रूज़नः इसमें विभिन्न मोटाई और आकारों की प्लास्टिक शीटें, जैसे प्लास्टिक की फिल्म, छत की चादरें और दीवार पैनल बनाना शामिल है।
4केबल और तार कोटिंगः इसमें तारों और केबलों को क्षति से बचाने और उनके प्रदर्शन में सुधार के लिए प्लास्टिक कोटिंग लगाना शामिल है।
पीवीसी के प्रसंस्करण के लिए अन्य प्रकार के एक्सट्रूडर स्क्रू और बैरल पर शंकुयुक्त ट्विन स्क्रू बैरल को प्राथमिकता दी जाती है क्योंकि यह बेहतर मिश्रण और पिघलने की क्षमता प्रदान करता है,जिसके परिणामस्वरूप एक अधिक समान और सुसंगत उत्पाद होता हैअन्य प्रकार के शिकंजा और बैरल की तुलना में इसकी सेवा जीवन भी अधिक है, जो इसे दीर्घकालिक रूप से अधिक लागत प्रभावी विकल्प बनाता है।
3. विशेषताएं:
शंक्वाकार ट्विन स्क्रू बैरल एक प्रकार का एक्सट्रूडर स्क्रू और बैरल है जिसमें कई अनूठी विशेषताएं हैं जो इसे पीवीसी और अन्य थर्मोप्लास्टिक सामग्रियों को संसाधित करने के लिए आदर्श बनाती हैं।इनमें से कुछ विशेषताएं इस प्रकार हैं:
1शंक्वाकार डिजाइनः शंक्वाकार ट्विन स्क्रू बैरल में एक कॉपर या शंक्वाकार डिजाइन होता है, जो बेहतर सामग्री मिश्रण और पिघलने की अनुमति देता है। बैरल की ज्यामिति एक लंबी प्रसंस्करण लंबाई प्रदान करती है,जिसके परिणामस्वरूप प्लास्टिक सामग्री के पिघलने और फैलने में सुधार होता है.
2उच्च कतरनी बल: शंकु ट्विन स्क्रू बैरल को उच्च कतरनी बल उत्पन्न करने के लिए डिज़ाइन किया गया है, जो पीवीसी को पिघलने और संसाधित करने के लिए आवश्यक हैं।उच्च कतरनी बल एक तंग पेंच पिच और एक उच्च पेंच गति के उपयोग के माध्यम से प्राप्त कर रहे हैं.
3. स्व-सफाईः शंकुयुक्त ट्विन स्क्रू बैरल में स्व-सफाई डिजाइन है जो सामग्री के निर्माण को रोकने में मदद करता है और लगातार सफाई की आवश्यकता को कम करता है।बैरल का कॉपर डिज़ाइन अधिक कुशल सामग्री प्रवाह की अनुमति देता है और सामग्री के ठहराव के जोखिम को कम करता है.
4पहनने के प्रतिरोधी: शंकुयुक्त जुड़वां पेंच बैरल उच्च गुणवत्ता वाली सामग्री से निर्मित है जो पहनने के प्रतिरोधी और टिकाऊ है।उच्च ग्रेड मिश्र धातु इस्पात और विशेष सतह उपचार जैसे नाइट्राइडिंग या द्विधातु कोटिंग का उपयोग बैरल की लंबी सेवा जीवन सुनिश्चित करता है.
5बहुमुखी प्रतिभाः शंकु ट्विन पेंच बैरल का उपयोग प्लास्टिक एक्सट्रूज़न अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जा सकता है, जिसमें प्रोफाइल एक्सट्रूज़न, पाइप और ट्यूब एक्सट्रूज़न, शीट एक्सट्रूज़न,और केबल और तार कोटिंगइसकी बहुमुखी प्रतिभा इसे प्लास्टिक एक्सट्रूज़न निर्माताओं के लिए एक लोकप्रिय विकल्प बनाती है।
कुल मिलाकर, शंक्वाकार ट्विन स्क्रू बैरल का अनूठा डिजाइन और विशेषताएं इसे पीवीसी और अन्य थर्मोप्लास्टिक सामग्रियों के प्रसंस्करण के लिए एक कुशल और लागत प्रभावी विकल्प बनाती हैं।
4. पेंच और बैरल का उपयोग सामग्री
| कच्चा माल | तैयार उत्पाद के प्रसंस्करण की आवश्यकताएं |
| 38CrMoAIA, SACM645 | नाइट्राइडिंग उपचार |
| Cr12MoV, Cr12, | मिश्र धातु स्टील |
| 38CrMoAIA, SACM645, 40Cr, AISI4140, 42CrMo |
मिश्र धातु स्टील |
| 4Cr5MoSiV1,SKD-61,SKD-11 | आंतरिक छेद के द्विधातु केन्द्रापसारक कास्टिंग |
| GHII3 | उच्च तापमान के बाद प्रकृति कठोर |
