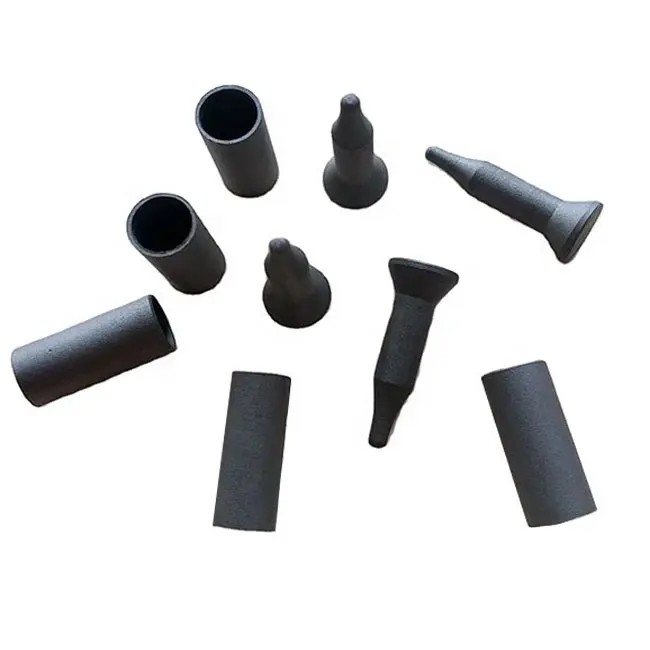

स्टड वेल्डिंग इलेक्ट्रोड के साथ केसीएफ वेल्ड गाइड स्लीव्स बोल्ट वेल्डिंग के लिए केसीएफ स्लीव
1 .विवरण:
ब्लूम रेजिस्टेंस वेल्डिंग विभिन्न सामग्री गाइड स्लीव, लोकेटिंग पिन, केसीएफ बुशिंग, केसीएफ स्लीव का निर्माण और आपूर्ति करती है। हमारी सामग्री में केसीएफ मिश्र धातु सामग्री, सिरेमिक लेपित, ज़िरकोनिया सिरेमिक, सिलिकॉन नाइट्राइड सिरेमिक आदि शामिल हैं। विभिन्न ग्राहकों की आवश्यकताओं को पूरा करने के लिए। मानक आकार एम 4, M5,M6,M8,M10,M12,7/16 kcf स्लीव हमेशा स्टॉक में रहते हैं। विशिष्ट विशिष्टताओं को आपके ड्राइंग के अनुसार अनुकूलित किया जा सकता है। आपकी पूछताछ का स्वागत है।
केसीएफ गाइड पिन/स्लीव एक इन्सुलेशन कोटिंग नहीं है बल्कि एक विशेष रूप से संसाधित इन्सुलेशन सामग्री है जो छीलती नहीं है।
कई दशकों से प्रतिरोध वेल्डिंग अनुप्रयोगों में इसका उपयोग किया जा रहा है।इसकी सतह पर एक इंसुलेटेड त्वचा होती है।कोई भी आकृति शीघ्रता से बनाई जा सकती है।हमारे मानक आकार व्यवसाय में सस्ते हैं।
केसीएफ वेल्ड गाइड स्लीव्स का उपयोग आमतौर पर स्टड वेल्डिंग अनुप्रयोगों में किया जाता है जहां एक स्टड वेल्डिंग इलेक्ट्रोड का उपयोग धातु स्टड को वर्कपीस में जोड़ने के लिए किया जाता है।केसीएफ स्लीव को वेल्डिंग प्रक्रिया के दौरान स्टड वेल्डिंग इलेक्ट्रोड को इन्सुलेशन और सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।
स्टड वेल्डिंग इलेक्ट्रोड के साथ केसीएफ वेल्ड गाइड स्लीव का उपयोग करते समय, वेल्डिंग से पहले स्लीव को इलेक्ट्रोड के ऊपर रखा जाता है।फिर इलेक्ट्रोड को आस्तीन के माध्यम से डाला जाता है और वर्कपीस पर रखा जाता है।स्लीव इलेक्ट्रोड को वर्कपीस से चिपकने से रोकने में मदद करती है, जिससे इलेक्ट्रोड को नुकसान हो सकता है और वेल्ड की गुणवत्ता कम हो सकती है।
स्टड वेल्डिंग के अलावा, केसीएफ स्लीव्स का उपयोग बोल्ट वेल्डिंग अनुप्रयोगों के लिए भी किया जा सकता है।बोल्ट वेल्डिंग में, एक सुरक्षित थ्रेडेड कनेक्शन बनाने के लिए एक थ्रेडेड स्टड को वर्कपीस में वेल्ड किया जाता है।बोल्ट वेल्डिंग के लिए केसीएफ स्लीव को थ्रेडेड स्टड पर फिट करने और वेल्डिंग प्रक्रिया के दौरान स्टड को इन्सुलेशन और सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।
2 .केसीएफ गाइड पिन तकनीकी विशिष्टता
पिन सामग्री: KCF,AL2O3,ZrO2,Si3N4,सिरेमिक,स्टेनलेस स्टील आदि।
केसीएफ पिन व्यास: एम4,एम5,एम6,एम8,एम10,एम12...
अनुप्रयोग: केसीएफ गाइड पिन का व्यापक रूप से प्रक्षेपण वेल्डिंग, नट वेल्डिंग, स्टड वेल्डिंग पर उपयोग किया जाता है
3 .लाभ:
▲उच्च तापमान शक्ति
▲ बेहतर थर्मल शॉक प्रतिरोध
▲ उत्कृष्ट पहनने का प्रतिरोध
▲ यांत्रिक थकान और रेंगना प्रतिरोध
▲ अच्छे ऑक्सीकरण प्रतिरोध के साथ उत्कृष्ट गैर-गीला गुण
▲ रॉड के आकार को संसाधित करना सुविधाजनक है, और अवधि कम होगी
4 .केसीएफ मानक पिन
|
|
ए |
बी |
सी |
डी |
इ |
एफ |
जी |
एल |
क्यू |
आर |
|
केसीएफ-एम4-(बी) |
3.2 |
4～7 |
10 |
5 |
2 |
22 |
4 |
31 |
2.5 |
9 |
|
केसीएफ-एम5-(बी) |
4.1 |
5～8 |
10 |
6 |
2.5 |
22 |
4 |
32 |
3 |
13.3 |
|
केसीएफ-एम6-(बी) |
4.9 |
6～9 |
10 |
7 |
2.5 |
22 |
3 |
32 |
3.5 |
15.5 |
|
केसीएफ-एम8-(बी) |
6.8 |
8～11 |
12 |
8 |
3 |
23 |
3 |
34 |
5 |
17.5 |
|
केसीएफ-एम10-(बी) |
8.5 |
10～13 |
15 |
10 |
3.5 |
24 |
3 |
37 |
7 |
30.5 |
|
केसीएफ-एम7/16-(बी) |
9.7 |
11～14 |
16 |
12 |
4 |
24 |
3 |
39 |
8 |
37.5 |
|
केसीएफ-12-(बी) |
10.4 |
12～15 |
16 |
12 |
4 |
24 |
3 |
39 |
9 |
41 |

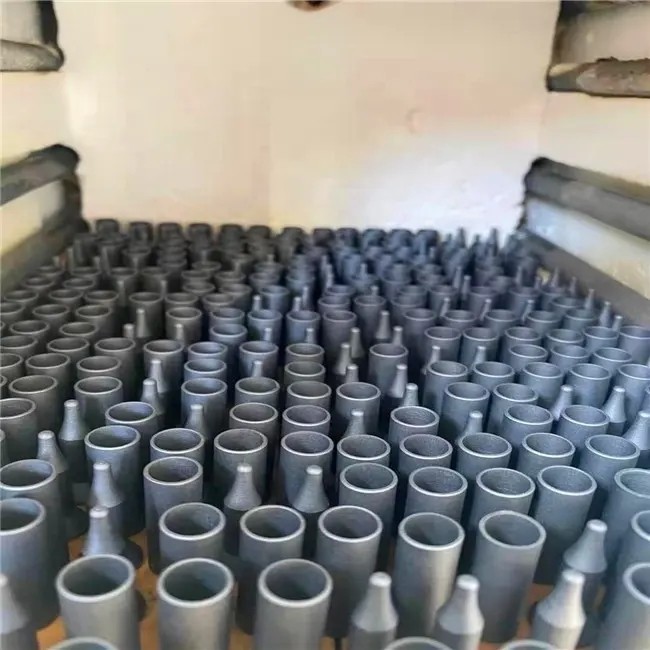

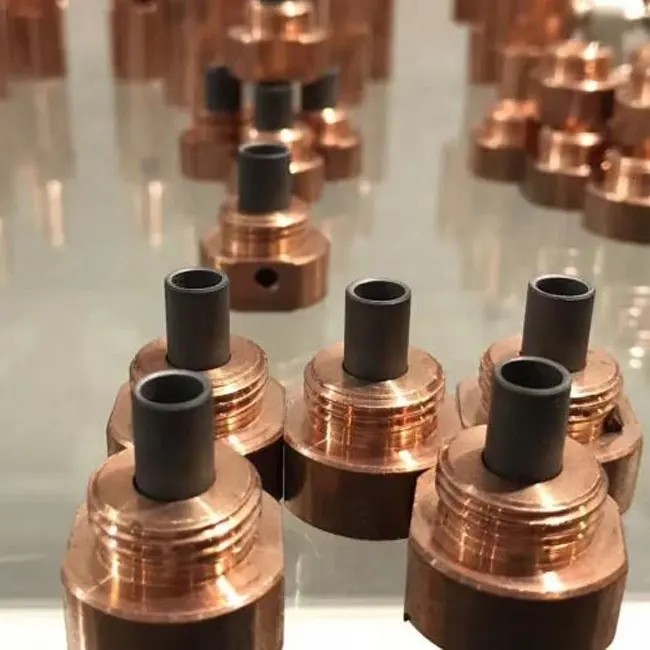

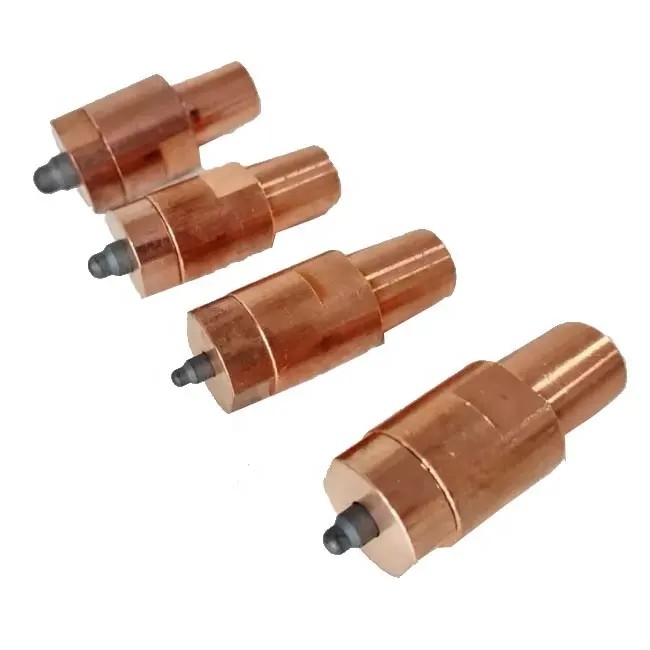

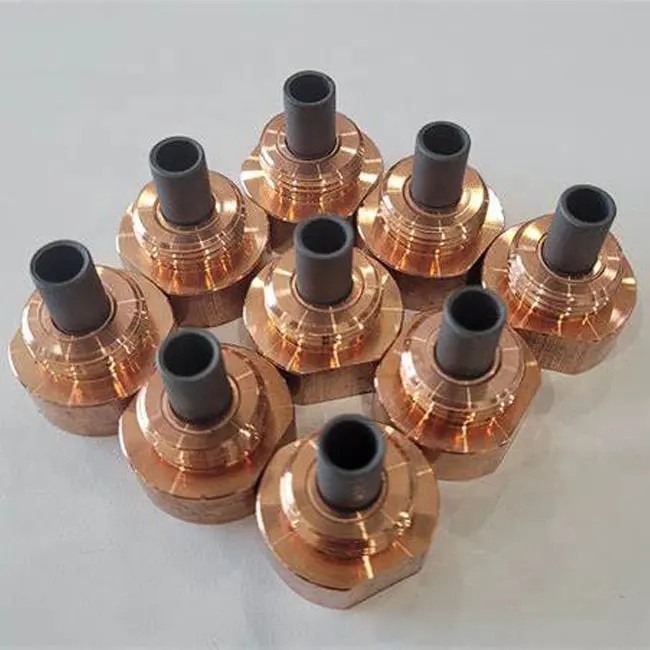

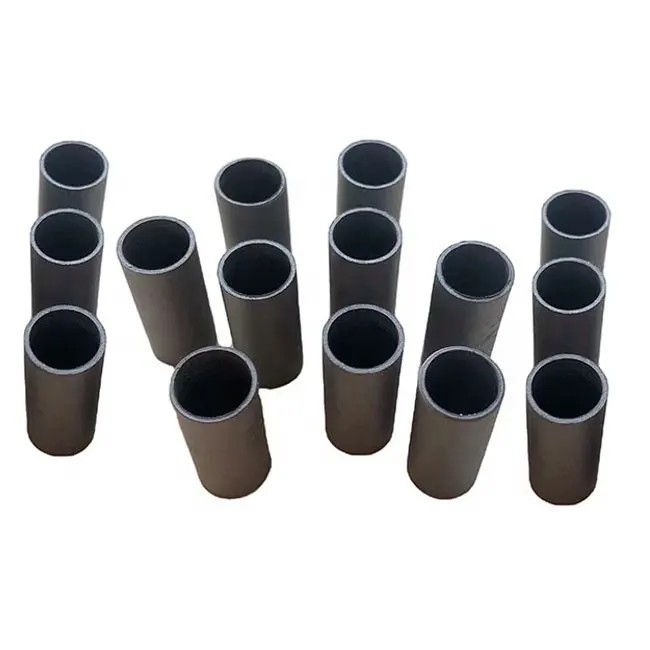

5 .ज़्यादा तस्वीरें
