मॉडल 95 एक्सट्रूडर के लिए प्रेसिजन-इंजीनियर्ड स्क्रू एलिमेंट और बैरल असेंबली
1।विवरण

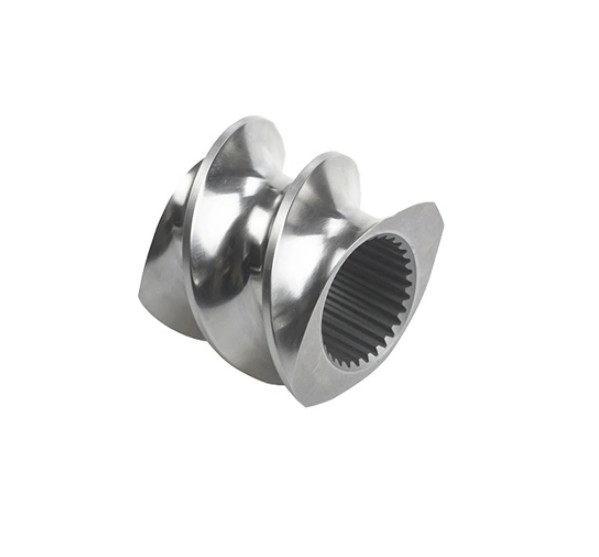

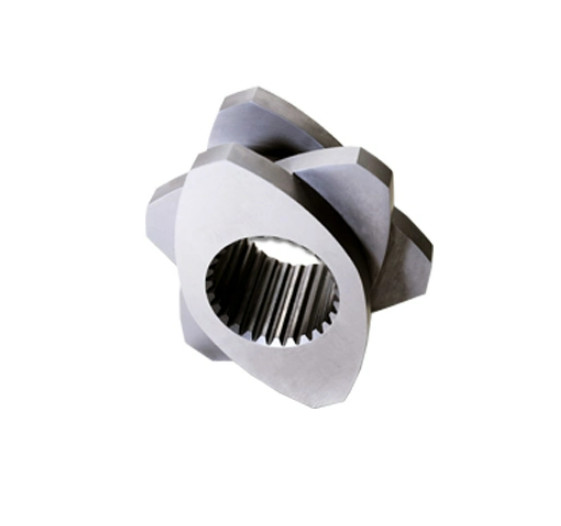

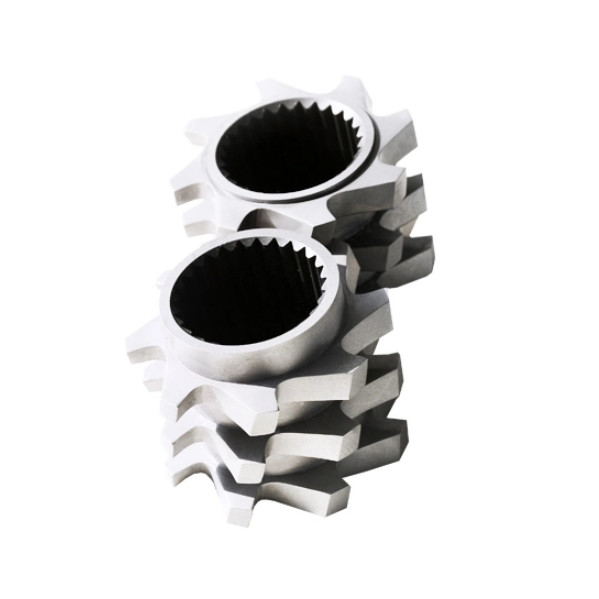

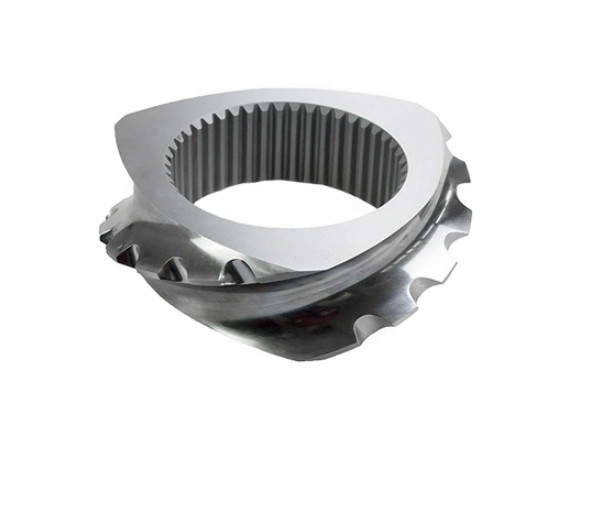

एक एक्सट्रूडर स्क्रू तत्व, जिसे स्क्रू सेगमेंट के रूप में भी जाना जाता है, एक एक्सट्रूज़न मशीन का एक प्रमुख घटक है।यह एक्सट्रूडर के बैरल के नीचे कच्चे माल (जैसे प्लास्टिक छर्रों) को पिघलाने और संप्रेषित करने के लिए जिम्मेदार है, जहां इसे पिघलाया जाता है, मिश्रित किया जाता है, और वांछित आकार या रूप में बदल दिया जाता है।पेंच तत्वों को आम तौर पर पिघलने, मिश्रण और संदेश देने के कार्यों को अनुकूलित करने के लिए अलग-अलग पिच, गहराई, चौड़ाई और चैनल ज्यामिति के साथ डिजाइन किया जाता है।एक्सट्रूज़न प्रक्रिया की विशिष्ट आवश्यकताओं और संसाधित होने वाली सामग्री के गुणों के आधार पर विभिन्न प्रकार के पेंच तत्वों का उपयोग किया जाता है।
2 .आरप्रसिद्ध एक्सट्रूडर के लिए ईगुलर मॉडल स्क्रू बैरल
|
मिक्रोसन |
एमसीवी 55 |
एमसीवी 67 |
एमसीवी 110 |
|
|
|
|
बैटनफेल्ड |
बीईएक्स 65 |
बीईएक्स 68 |
बीईएक्स 90 |
बीईएक्स 92 |
बीईएक्स 107 |
बीईएक्स 110 |
|
क्रूस माफ़ी |
केएमडी 60 |
केएमडी 75 |
केएमडी 90 |
केएमडी 110 |
केएमडी 114 |
केएमडी 130 |
|
सिनसिनाटी |
आर्गोस 72 |
आर्गोस 90 |
आर्गोस 93 |
आर्गोस 114 |
आर्गोस133 |
आर्गोस 135 |
|
थेसोहन |
टीटीएस 78R-26 |
टीटीएस 88R-24 |
टीटीएस 88R-26 |
टीटीएस 108R-24 |
टीटीएस 108R-26 |
टीटीएम 138-28 |
|
वेबर |
डीएस 7.22 |
डीएस 8.32 |
डीएस 11.22 |
डीएस 12.32 |
डीएस 13.22 |
डीएस 850/2बी |
3।तकनीकी मापदण्ड
|
मूलभूत सामग्री |
1)38CrMoAlA(JIS SACM645);2)Cr12MOV(JISSKD-11); |
|
द्विपक्षीय मिश्र धातु सामग्री |
1)Fe-आधारित मिश्रधातु2)Ni-आधारित मिश्र धातु/Deloroalloy |
|
डबल मिश्र धातु स्तर |
स्तर ए - 40% टंगस्टन युक्त |
|
सतह का उपचार |
उष्मा उपचार |
4।सामग्री
पहनने के आवेदन के लिए
टूल स्टील W6Mo5Cr4V2
PM HIP सामग्री WR5 WR13 WR14 CPM10V CPM9V
करेक्शन आवेदन के लिए
नाइट्रेटेड स्टील 38CrMoAI
PM हिप सामग्री WR13 WR14 CPM10V CPM9V
पहनने और गलियारा आवेदन के लिए
PM हिप सामग्री WR13 WR14 CPM10V CPM9V
अन्य सामग्री
स्टेनलेस स्टील 316L C276 आदि
5।आउटपुट की तुलना (LDPE)
दबाव तब उत्पन्न होता है जब राल बैरियर के ऊपर से गुजरता है, पिघले हुए राल में किसी भी हवा को फ़ीड पक्ष में वापस करने के लिए मजबूर करता है और उप उड़ान पक्ष पर हवा के बुलबुले के घुसपैठ को प्रभावी ढंग से रोकता है।यह रेजिन के साथ अत्यधिक प्रभावी है जो पीएस, पीए, पीईटी और ईवीओएच जैसे बुलबुले उत्पन्न करता है।
6 .समानांतर जुड़वां पेंच और बैरल आवेदन
1) पीपी
2) पीई
3) पीवीसी
4) डब्ल्यूपीसी
5) शीट/पाइप/प्रोफाइल/फोम बोर्ड
6) क्रैनुलर ट्विन स्क्रू एक्सट्रूडर
पेंच का द्विधातु उपचार
एक्सट्रूडर ट्विन स्क्रू के लिए बायमेटेलिक स्क्रू एक प्रकार का स्क्रू स्प्रे वेल्डिंग है जो स्क्रू के लिए आउटपुट क्षेत्र की स्क्रू फ्लाइट पर 2 ~ 3 मिमी-मोटी मिश्र धातु कोट होता है।Bimetallic उपचार में उत्कृष्ट संक्षारण प्रतिरोध, घर्षण प्रतिरोध और उच्च कार्य तापमान है।और इसकी उपयोगी सेवा जीवन सामान्य नाइट्राइड पेंच के विपरीत काफी सुधार हुआ है.
7।ग्राहक की मांग के अनुसार, हम नीचे भी आपूर्ति कर सकते हैं:
पीवीसी/पीई फिल्म उड़ाने पेंच;
उड़ा मोल्डिंग पेंच;
पीएस / पीई / पीपी / एबीएस शीट एक्सट्रूज़न पेंच;
पीई एल्यूमिनियम प्लेट;
पीपीआर पाइप पेंच;
ईवा एक्सट्रूज़न पेंच;
एचडीपीई उच्च दक्षता पेंच;
पीईटी पट्टियाँ पेंच;
XPS/EPE झागदार पेंच;
ग्रेनुलेशन स्क्रू, वेंटेड सिंगल स्क्रू आदि।
