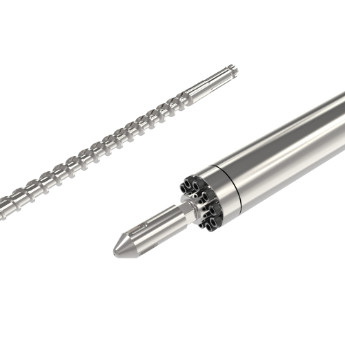

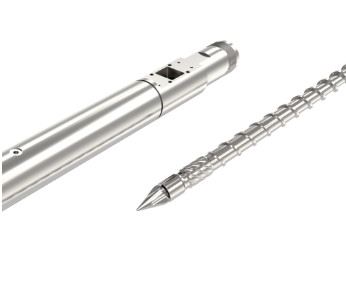

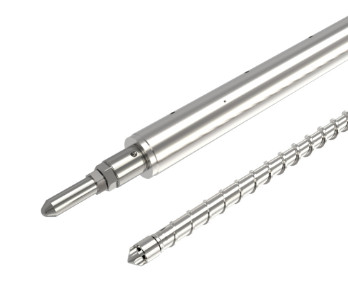

तोशिबा Ec50xs Ec75xs I1.5 प्लास्टिक मशीन के लिए टिप असेंबली के साथ द्विधातु सिलेंडर पेंच
1.विवरण
विभिन्न प्लास्टिक कच्चे माल / घरेलू / विदेशी ब्रांड एक्सट्रूडर मशीनों के लिए हमारे विभिन्न प्रकार के एक्सट्रूडर शंक्वाकार जुड़वां पेंच बैरल। हम घरेलू प्लास्टिक मशीनरी कंपनी के लिए भी आपूर्ति करते हैं।
पेंच व्यास: Φ15mm-Φ360mmL/D=15-56
पेंच और बैरल / सिलेंडर की लंबाई: 8000 मिमी
विभिन्न स्क्रू संरचना, संपीड़न दर और एल / डी डिजाइन करने के लिए विभिन्न सामग्री और प्लास्टिक उत्पादों के अनुसार।
विभिन्न सामग्री और प्लास्टिक उत्पादों के अनुसार निकास प्रणाली और IKV बल भार प्रणाली के साथ विभिन्न बैरल डिजाइन करने के लिए।
| पेंच श्रृंखला | सामग्री |
| ईपीएस 4000 | द्विधातु मिश्र धातु |
| एएसएसएबी ए-88 | |
| ईपीएस5000 | हिताची SKD-61, SKH-55 |
| ईपीएस6000 | एएसएसएबी वी10, पीएम60 |
| ईपीएस7000 | पूर्ण स्प्रे मिश्र धातु |
| ईपीएस8000 | एएसएसएबी एल्मैक्स |
2.उत्पादन प्रवाह
सामग्री काटने → छीलने → सख्त और तड़के → खुरदरा मोड़ → गुणात्मक → अर्ध ठीक मोड़ → गुणात्मक → प्रकृति स्थिर पीस → पीस → नाइट्रोजनीकरण → लैपिंग फिनिश → सीएनसी थ्रेड लैथिंग → अंतिम उत्पाद का एहसास होने तक पॉलिश करना
3.पेंच विशिष्टता
| पेंच विशिष्टता | |
| पेंच व्यास | 20-220 मिमी |
| मोल्ड क्लैंपिंग फोर्स | 250-3200 टी |
| शॉट वजन | 30-30000G |
| नाइट्राइड परत गहराई | 0.5-0.8 मिमी |
| नाइट्राइडर कठोरता | 900-1000 एचवी |
| नाइट्रेटेड भंगुरता | ग्रेड 1 से कम |
| सतह खुरदरापन | रा 0.4 |
| पेंच की रैखिकता | 0.015 मिमी |
| हार्ड-क्रोम चढ़ाना | >= 950 |
| क्रोम-प्लेटिंग परत गहराई | 0.025-0.085 मिमी |
| द्विधातु परत गहराई | 3 मिमी |
| मिश्र धातु कठोरता | एचआरसी 62-72 |
4.तकनीकी मापदंड
|
मूलभूत सामग्री |
1) 38CrMoAlA (JIS SACM645); 2)Cr12MOV (JISSKD-11); |
|
द्विधातु मिश्र धातु सामग्री |
1) फ़े-आधारित मिश्र धातु 2) नी-आधारित मिश्र धातु / डेलोरोअलॉय |
|
डबल मिश्र धातु स्तर |
स्तर ए - 40% टंगस्टन युक्त |
|
सतह का उपचार |
उष्मा उपचार |
5.सामग्री
पेंच और बैरल एम38CrMoALA स्टील, शमन और तड़के, गुणात्मक, नाइट्रोजन, एक पॉलिशिंग प्रक्रिया, परिष्कृत, लंबे जीवन के साथ, पहनने के प्रतिरोध, अच्छा संक्षारण प्रतिरोध, आदि का उपयोग किया जाता है, इसका उपयोग विदेशी उन्नत उपकरण और उपकरण घरेलू उच्च-प्रदर्शन उपकरणों को बदलने के लिए किया जा सकता है। .
निर्दिष्टीकरण: Φ20mm- Φ300mm
पहलू अनुपात: एल / डी = 15-65
सामग्री और प्रौद्योगिकी:
1. 38CrMoALA नाइट्राइडिंग उपचार
नाइट्राइडिंग गहराई: 0.5-0.8 मिमी, नाइट्राइडिंग कठोरता: एचवी> 920
2. 42CrMo चढ़ाना: उच्च आवृत्ति शमन + चढ़ाना / द्विधातु पीटीए + चढ़ाना
क्रोमियम चढ़ाना कठोरता: HV800 से अधिक या उसके बराबर, मोटाई 0.03-0.05 मिमी, खुरदरापन Ra0.2um
3. SKD61 कंडीशनिंग, वैक्यूम शमन और अभिन्न सख्त उपचार
कठोरता सूचकांक: HRC> 55-58, सीधापन 0.015mm/m, खुरदरापन ra0.4um
4. 9Cr18Mov वैक्यूम शमन, सीएनसी परिपत्र पीस
कठोरता सूचकांक: एचआरसी> 50-55, सीधापन 0.015 मिमी / मी, खुरदरापन ra0.4um
5. हार्ड क्रोमियम चढ़ाना
क्रोम चढ़ाना मोटाई: 0.05-0.10 मिमी, क्रोम परत कठोरता: एचवी≥960
