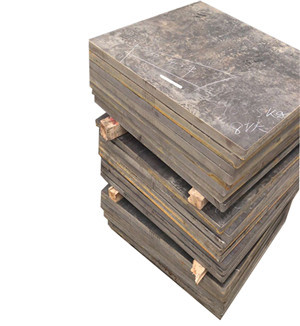

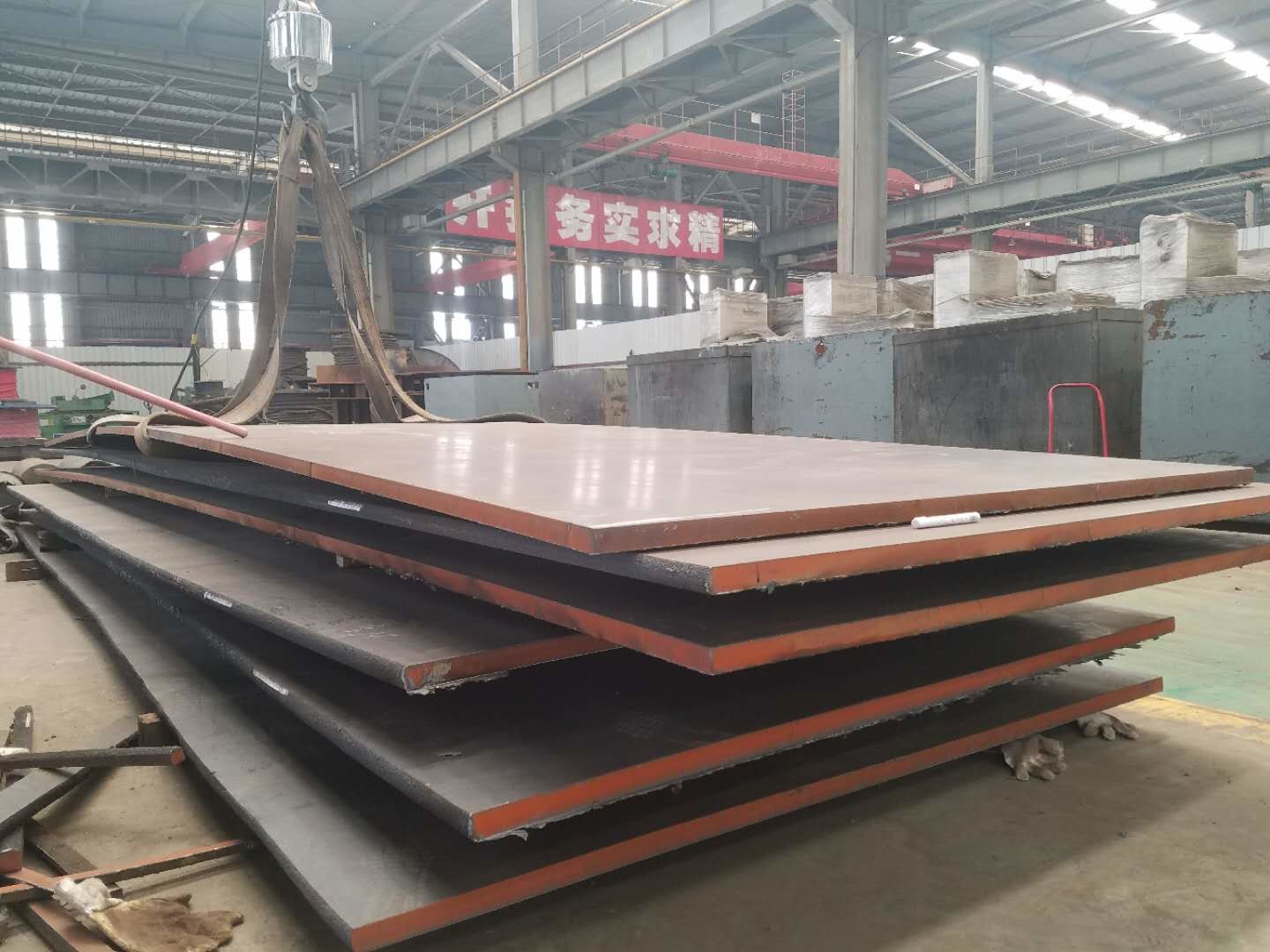

रेडियो उद्योग के लिए Invar 36 निकल मिश्र धातु प्लेट शीट

निकल मिश्र धातु इनवार प्लेट 4J36 इन्वार 36 शीट

1.विवरण:

4J36 मिश्र धातु को INVAR मिश्र धातु भी कहा जाता है।मिश्र धातु का क्यूरी बिंदु लगभग 230 ℃ है।इस तापमान के नीचे, मिश्र धातु फेरोमैग्नेटिक है और इसमें बहुत कम विस्तार गुणांक है।इस तापमान से ऊपर, मिश्र धातु गैर-चुंबकीय है।, विस्तार गुणांक बढ़ता है।मिश्र धातु का उपयोग मुख्य रूप से तापमान परिवर्तन की सीमा के भीतर लगभग स्थिर आयामों वाले घटकों के निर्माण के लिए किया जाता है, और इसका व्यापक रूप से रेडियो उद्योग, सटीक उपकरणों, मीटर और अन्य उद्योगों में उपयोग किया जाता है।

4J36 को ऑक्सीसेटिलीन वेल्डिंग, आर्क वेल्डिंग, इलेक्ट्रिक वेल्डिंग और हाइड्रोजन परमाणु वेल्डिंग द्वारा वेल्ड किया जा सकता है।चूंकि विस्तार का गुणांक मिश्र धातु की रासायनिक संरचना से संबंधित है, इसलिए वेल्डिंग के कारण जितना संभव हो सके मिश्र धातु संरचना से बचा जाना चाहिए।इसलिए, आर्गन आर्क वेल्डिंग का उपयोग करना सबसे अच्छा है।वेल्डिंग के लिए फिलर धातु में वेल्डिंग छिद्रों और दरार को कम करने के लिए अधिमानतः टाइटेनियम का 0.5% से 1.5% होना चाहिए।

2.गर्मी उपचार प्रक्रिया

तनाव से राहत एनीलिंग	530 ~ 550 ℃ तक गरम करें, 1 ~ 2 घंटे के लिए रखें।भट्टी में ठंडा करें
annealing	830 ~ 880 ℃ तक ताप, 30 मिनट के लिए पकड़े रहें।फर्नेस कूलिंग
स्थिरीकरण	(1) एक सुरक्षात्मक वातावरण में 830 ℃ तक गर्मी, 20 मिनट के लिए पकड़ो।~ 1h, बुझाना (2) तापमान
एहतियात	(1) मिश्र धातु को गर्मी उपचार द्वारा कठोर नहीं किया जा सकता है (2) भूतल उपचार सैंडब्लास्ट, पॉलिश और अचार किया जा सकता है





3.आपूर्ति श्रेणी

प्रकार	आकार
वायर	डी = 0.1 ~ 8 मिमी
पट्टी	डब्ल्यू = 5 ~ 250 मिमी	टी = 0.1 मिमी
पन्नी	डब्ल्यू = 10 ~ 100 मिमी	टी = 0.01 ~ 0.1
छड़	दीया = 8 ~ 100 मिमी	एल = 50 ~ 1000





4.4J36 रासायनिक संरचना,%

नी	35 ~ 37	फ़े	बाल.	सीओ	-	सी	0.3
एमओ	-	घन	-	करोड़	-	एम.एन.	0.2 ~ 0.6
सी	0.05	पी	0.02	एस	0.02





5.4J36 विस्तार का गुणांक

/℃	α1/10-6℃-1	/℃	α1/10-6℃-1
20 ~ -60	1.8	20~250	3.6
20 ~ -40	1.8	20~300	5.2
20~-20	1.6	20~350	6.5
20~-0	1.6	20~400	7.8
20~50	1.1	20~450	8.9
20~100	1.4	20~500	9.7
20~150	1.9	20~550	10.4
20~200	2.5	20~600	11.0
