द्विधात्वीयप्लास्टिक एक्सट्रूडर मशीन के लिए पेंच बैरल
1. विवरण
खंड डिजाइन पहनने के लिए प्रतिरोधी सामग्री में ट्विन स्क्रू एक्सट्रूडर प्रतिस्थापन भागों

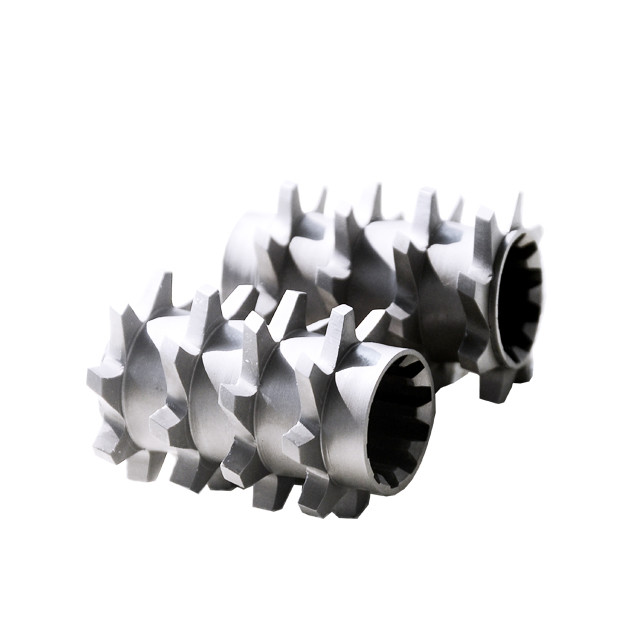

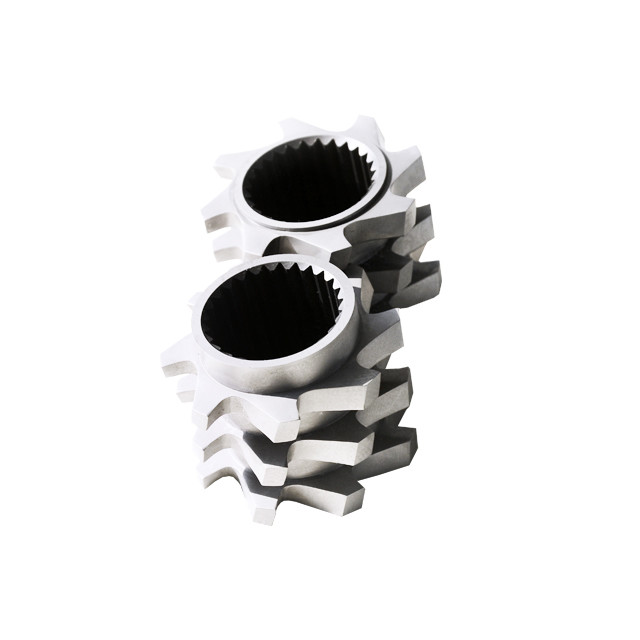

मॉड्यूलर सिद्धांत पर निर्मित पेंच सानना ब्लॉक विभिन्न सामग्री के अनुरूप पेंच के विभिन्न एल / डी अनुपात को आसानी से बदलने की अनुमति देता है।
W6Mo5Cr4V2 से बना पेंच घटक (यह एक तरह का हाई-स्पीड भी-स्टील है), स्क्रू तत्वों की कठोरता HRC58-62 है, और प्रक्रिया की आवश्यकताओं के अनुसार बदलने में सक्षम है।
पेंच प्रक्रिया:
ब्लैंकिंग -> पंचिंग -> रफ टर्निंग -> हार्डनिंग एंड टेम्परिंग -> फिनिशिंग टर्निंग -> रफ मिलिंग -> फिनिश मिलिंग -> बाईमेटेलिक के लिए ग्रूव बनाएं -> पीटीए द्वारा बायमेटेलिक -> रफ ग्राइंडिंग -> रफ पॉलिशिंग -> स्प्लिन या की बनाएं -> नाइट्राइडिंग -> ग्राइंडिंग समाप्त करें -> पॉलिशिंग -> पैकिंग और डिलीवरी
बैरल प्रक्रिया:
ब्लैंकिंग -> पंचिंग -> रफ टर्निंग -> रफ बोरिंग -> हार्डनिंग एंड टेम्परिंग -> फिनिश बोरिंग (0.4-0.8 मिमी) -> बायमेटेलिक के लिए ग्रूव बनाएं -> पीटीए द्वारा बायमेटेलिक -> ग्राइंडिंग खत्म करें -> टर्निंग खत्म करें -> फीडिंग होल की मिलिंग और थकाऊ छेद -> नाइट्राइडिंग -> अन्य छोटे छेद, थर्मामीटर छेद, स्थान छेद बनाएं-> फीडिंग होल और थकाऊ छेद की पीसने वाली सतह -> पॉलिशिंग -> पैकिंग और वितरण
2. पेंच और बैरल उपयोग सामग्री
| कच्चा माल | तैयार उत्पाद प्रसंस्करण आवश्यकताओं |
| 38CrMoAIA, SACM645 | नाइट्राइडिंग उपचार |
| Cr12MoV, Cr12, | अलॉय स्टील |
| 38CrMoAIA, SACM645, 40Cr, AISI4140, 42CrMo | अलॉय स्टील |
| 4Cr5MoSiV1, SKD-61, SKD-11 | इनर होल सेंट्रीफ्यूगल कास्टिंग का बाईमेटेलिक |
| जीएचआईआई3 | उच्च तापमान के बाद कठोर प्रकृति |
3. तकनीकी पैरामीटर
| नमूना | एल/डी | आउटपुट क्षमता (किलो / घंटा) | ड्राइविंग मोटर (किलोवाट) | पेंच रोटेशन की गति (आरपीएम .)) | केंद्र की ऊंचाई |
| बीएलएम20 | 20:1 | 3-5 | 1.1/1.5/2.2 | 10-60 | 1000-1400 |
| बीएलएम25 | 25:1 | 10-60 | 2.2/3.0/4.0 | 10-60 | 1000-1400 |
| बीएलएम30 | 25:1 | 10-60 | 2.2/3.0/4.0 | 10-60 | 1000-1400 |
| बीएलएम45 | 25-36:1 | 10-150 | 5.5-22 | 10-150 | 1000-1400 |
| बीएलएम65 | 25-36:1 | 20-150 | 22-75 | 20-150 | 1000 |
| बीएलएम75 | 25-36:1 | 20-150 | 30-132 | 20-150 | 1000 |
| बीएलएम90 | 25-36:1 | 20-110 | 30-185 | 20-110 | 1000-1100 |
| बीएलएम120 | 25-36:1 | 20-90 | 75-280 | 20-90 | 1000-1250 |
| बीएलएम150 | 25-36:1 | 20-75 | 90-400 | 20-75 | 1000-1300 |
