ट्विन स्क्रू एक्सट्रूडर के लिए स्वनिर्धारित पेंच तत्व
1. विवरण
प्रत्येक फ़ंक्शन के लिए स्क्रू तत्व प्रकार: फीडिंग, मेल्टिंग, मिक्सिंग, वेंटिंग, प्रेशराइजेशन
इंटरमेशिंग स्क्रू एक दूसरे को संकीर्ण निकासी के साथ सह-घुमाते हैं और पोंछते हैं ताकि स्क्रू उड़ानों में कोई अवशेष न रह जाए और सफाई का प्रयास कम हो जाए।
पेंच तत्व सी का कार्य मुख्य रूप से सामग्री को संप्रेषित करने के लिए उपयोग किया जाता है।खिला और degassing वर्गों में आम तौर पर सामग्री संदेश और degassing में सुधार करने के लिए लंबी पिच होती है।कम थोक घनत्व की सामग्री के लिए, खिला अनुभाग खिला क्षमता बढ़ाने के लिए गहरे चैनल घटकों का उपयोग कर सकते हैं।पैमाइश एक्सट्रूडेड सेगमेंटेड स्क्रू तत्व आम तौर पर छोटी पिच को अपनाते हैं जिसका उपयोग दबाव बनाने, डाई हेड पर सामग्री के घनत्व में सुधार करने और एक्सट्रूज़न को अधिक स्थिर बनाने के लिए किया जाता है।
सानना ब्लॉक आमतौर पर सामग्री के पिघलने और मिश्रण के लिए उपयोग किया जाता है।यांत्रिक अपरूपण द्वारा ऊष्मा ऊर्जा उत्पन्न होती है।बैरल के हीटिंग के साथ, सामग्री को समान रूप से वितरित करने के लिए विशेष तत्वों के साथ सामग्री को पिघलाया जा सकता है और जल्दी से मिश्रित किया जा सकता है।
| कोड | उत्पाद कोड | मैटेरिस्ल मिश्र धातु | एचआरसी | जंग प्रतिरोध |
| ए | बीएलएम-02 | निकल बेस मिश्र धातु | 52-56 | 8 |
| बी | बीएलएम-03 | निकल बेस मिश्र धातु
|
52-56 | 9 |
| सी | बीएलएम-04 | निकल बेस मिश्र धातु | 40-45 | 8 |
| डी | बीएलएम-05 | निकल बेस टंगस्टन कार्बाइड मिश्र धातु | 56-60 | 8 |

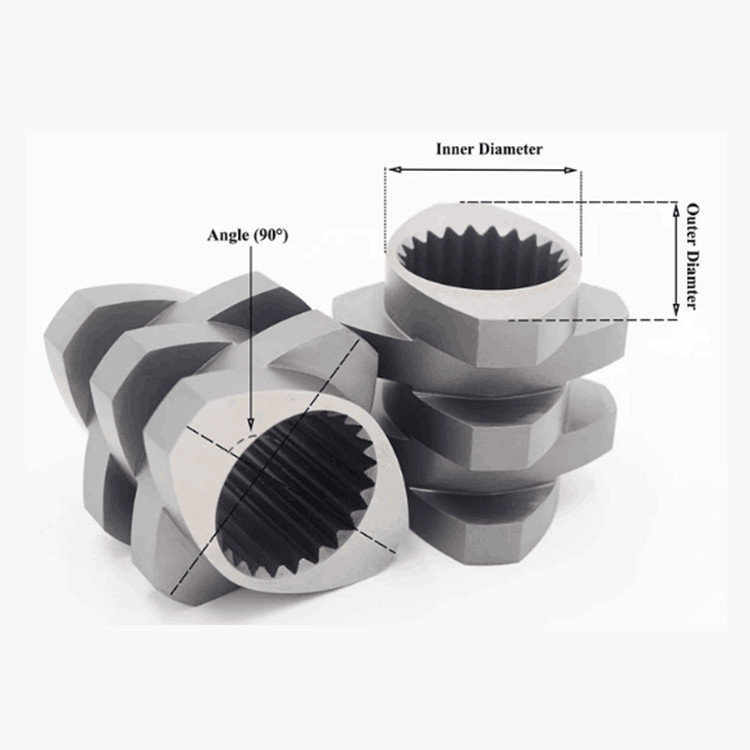

2। ट्विन स्क्रू एक्सट्रूडर स्क्रू एलिमेंट पैरामीटर:
|
नमूना |
पेंच प्रमुख व्यास (डी / मिमी) | पेंच माइनर व्यास (डी / मिमी) | डी/डी | केंद्र दूरी (मिमी) |
| बीएम-20 | 21.7 | 14 | 1.55 | 18 |
| बीएम-25 | 25 | 16.1 | 1.55 | 21.2 |
| बीएम-35 | 35.6 | 23.6 | 1.51 | 30 |
| बीएम-50 | 50.5 | 32.5 | 1.55 | 42 |
| बीएम-52 | 51.4 | 33.8 | 1.52 | 43 |
| बीएम-60 | 59.6 | 43.8 | 1.37 | 52 |
| बीएम-65 | 62.4 | 40.5 | 1.54 | 52 |
| बीएम-68 | 69 | 49 | 1.40 | 60 |
| बीएम-70 | 70.6 | 47.4 | 1.49 | 60 |
| बीएम-75 | 71 | 47 | 1.51 | 60 |
3.पेंच शाफ्ट प्रणाली निम्नलिखित की विशेषता है:
विभिन्न पिचों और लंबाई के साथ पेंच तत्व
स्टैगर के विभिन्न कोणों के साथ सानना ब्लॉक, सानना डिस्क की संख्या और डिस्क की चौड़ाई
स्क्रू सेट को अक्षीय रूप से ठीक करने के लिए स्क्रू टिप्स
पेंच शाफ्ट और पेंच तत्वों के बीच बिजली के प्रवाह को सुनिश्चित करने के लिए गियर दांत कनेक्शन।

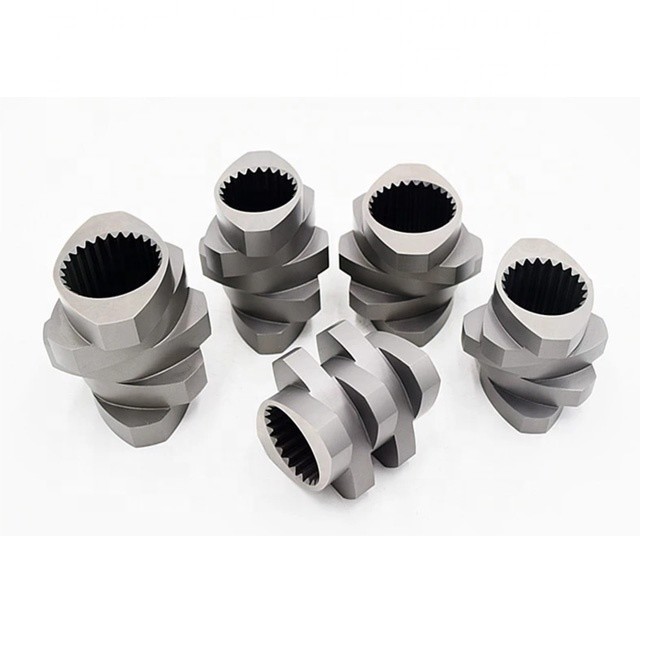

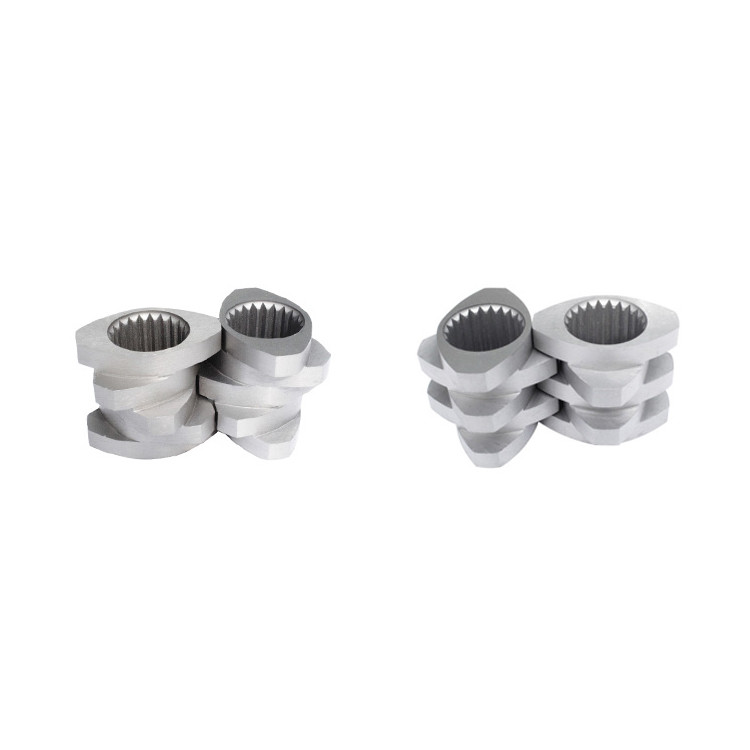

4.चित्रों:
