ट्विन स्क्रू प्लास्टिक एक्सट्रूडर के लिए पेंच और बैरल
1. विवरण
शाफ्ट तख़्ता डिज़ाइन है जो टोक़ वितरण के लिए अच्छा है।
40CrNiMoA सामग्री का उपयोग करके, फोर्जिंग और प्रसंस्करण द्वारा कॉम्पैक्टनेस को बढ़ाया जाता है, और गर्मी उपचार प्रक्रिया द्वारा सामग्री टोक़ में सुधार किया जाता है।
सामग्री की रासायनिक संरचना:
| तत्त्व | सी | एम.एन. | करोड़ | नी | एमओ |
| विषय | 0.37-0.44 | 0.50-0.80 | 0.60-0.90 | 1.25-1.65 | 0.15-0.25 |
2। ट्विन स्क्रू एक्सट्रूडर स्क्रू एलिमेंट पैरामीटर:
|
नमूना |
पेंच प्रमुख व्यास (डी / मिमी) | पेंच माइनर व्यास (डी / मिमी) | डी/डी | केंद्र दूरी (मिमी) |
| बीएम-20 | 21.7 | 14 | 1.55 | 18 |
| बीएम-25 | 25 | 16.1 | 1.55 | 21.2 |
| बीएम-35 | 35.6 | 23.6 | 1.51 | 30 |
| बीएम-50 | 50.5 | 32.5 | 1.55 | 42 |
| बीएम-52 | 51.4 | 33.8 | 1.52 | 43 |
| बीएम-60 | 59.6 | 43.8 | 1.37 | 52 |
| बीएम-65 | 62.4 | 40.5 | 1.54 | 52 |
| बीएम-68 | 69 | 49 | 1.40 | 60 |
| बीएम-70 | 70.6 | 47.4 | 1.49 | 60 |
| बीएम-75 | 71 | 47 | 1.51 | 60 |
3.सामग्री के यांत्रिक गुण
घनत्व (किलो / एम 3): लगभग 7830
लोचदार मापांक (जीपीए): 209
तन्यता ताकत: बी (एमपीए): 980 (100)
उपज ताकत: एस (एमपीए): ≥ 835 (85)
बढ़ाव 5% है: 12
क्रॉस सेक्शन की कमी दर (%): 55
प्रभाव ऊर्जा एक्व (जे): 78
अल्फा केवी (जे / सेमी) का प्रभाव क्रूरता मूल्य: 98 (10)

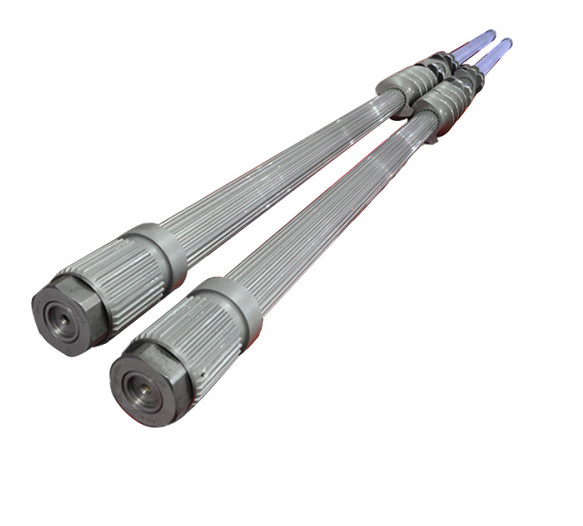

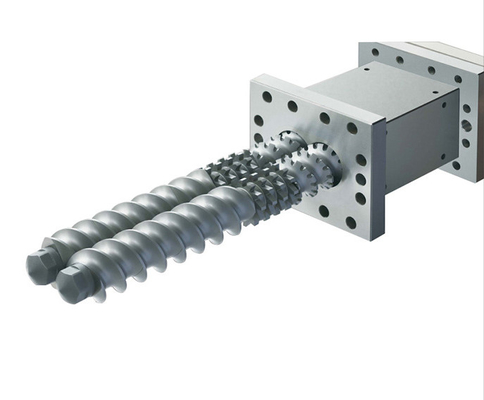

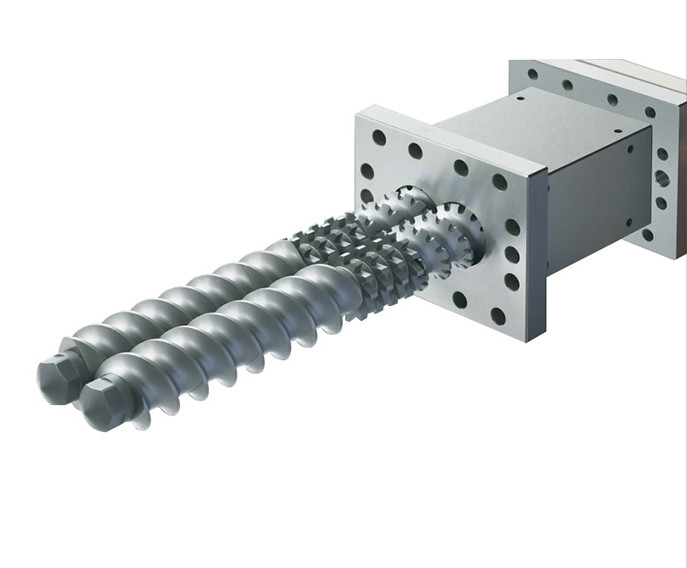

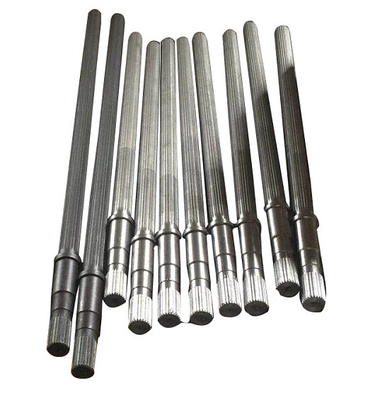

4.चित्रों:
