प्लास्टिक ट्विन स्क्रू एक्सट्रूडर मशीन के लिए थोक पेंच और बैरल
1. विवरण
ट्विन स्क्रू एक्सटर्डर में विभिन्न प्रकार के स्क्रू तत्वों का उपयोग किया जा सकता है। आम तौर पर यहां चार प्रमुख प्रकार के स्क्रू तत्व, सानना तत्व, पिछड़े-पंपिंग तत्व और मिश्रण तत्व होते हैं। प्रत्येक प्रकार के लिए यहां कई अलग-अलग प्रकार हैं।
घटकों की अदला-बदली सुनिश्चित करने के लिए स्पलाइन प्लग गेज के साथ 100% आंतरिक स्पलाइन की जांच की जाती है।
हमारे सभी ट्विन स्क्रू एक्सट्रूडर तत्व गर्मी उपचार के बाद सीएनसी पीस द्वारा समाप्त हो जाते हैं।इस श्रृंखला की सतह खुरदरापन Ra0.8 से कम है, जो घटकों की गुणवत्ता पर गर्मी उपचार विरूपण के प्रभाव को पूरी तरह से समाप्त कर देती है।
2। ट्विन स्क्रू एक्सट्रूडर स्क्रू एलिमेंट पैरामीटर:
|
आदर्श |
पेंच प्रमुख व्यास (डी / मिमी) | पेंच माइनर व्यास (डी / मिमी) | डी/डी | केंद्र दूरी (मिमी) |
| बीएम-20 | 21.7 | 14 | 1.55 | 18 |
| बीएम-25 | 25 | 16.1 | 1.55 | 21.2 |
| बीएम-35 | 35.6 | 23.6 | 1.51 | 30 |
| बीएम-50 | 50.5 | 32.5 | 1.55 | 42 |
| बीएम-52 | 51.4 | 33.8 | 1.52 | 43 |
| बीएम-60 | 59.6 | 43.8 | 1.37 | 52 |
| बीएम-65 | 62.4 | 40.5 | 1.54 | 52 |
| बीएम-68 | 69 | 49 | 1.40 | 60 |
| बीएम-70 | 70.6 | 47.4 | 1.49 | 60 |
| बीएम-75 | 71 | 47 | 1.51 | 60 |
3. पेंच तत्व
संदेश देने वाले तत्वों की ज्यामिति एक्सट्रूडर के माध्यम से उत्पाद के अच्छे परिवहन को सक्षम बनाती है।प्रत्येक संदेश देने वाले तत्व को इसकी उड़ानों की संख्या, मिलीमीटर में इसकी लंबाई और इसकी पिच की विशेषता है।पिच को मिलीमीटर में अक्षीय लंबाई के रूप में परिभाषित किया गया है, जो एक पूर्ण धागे के लिए आवश्यक है।छोटी पिच वाले तत्वों की तुलना में बड़े पिच वाले संदेश देने वाले तत्वों का अधिक प्रभाव पड़ता है।इन तत्वों का उपयोग सामग्री को अग्रेषित करने के लिए किया जाता है जैसे कि फ़ीड के उद्घाटन पर, ताकि उद्घाटन पर दबाव अत्यधिक बढ़ने से बचा जा सके।

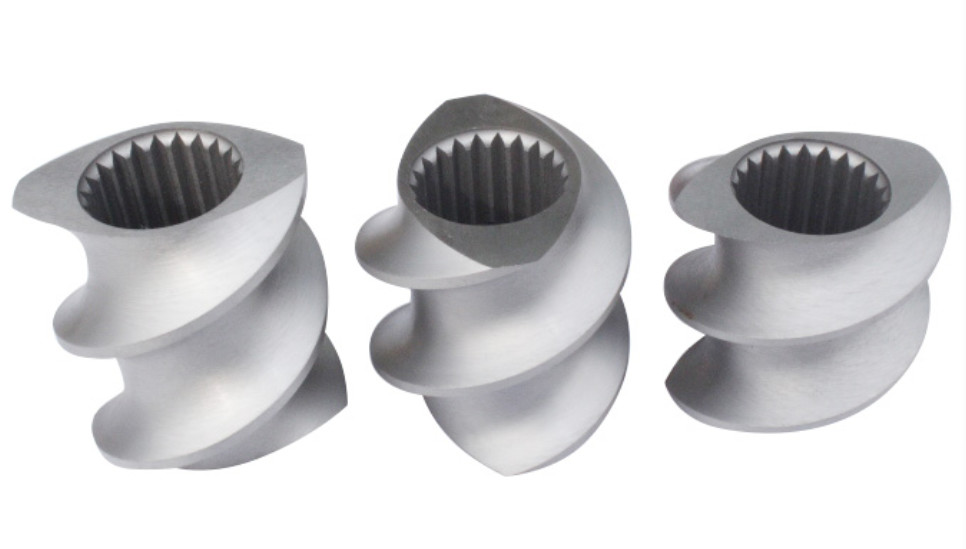

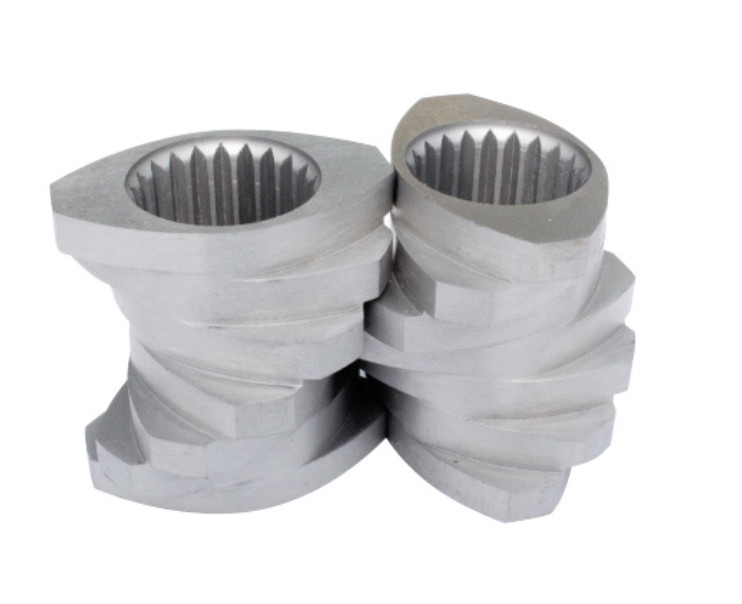

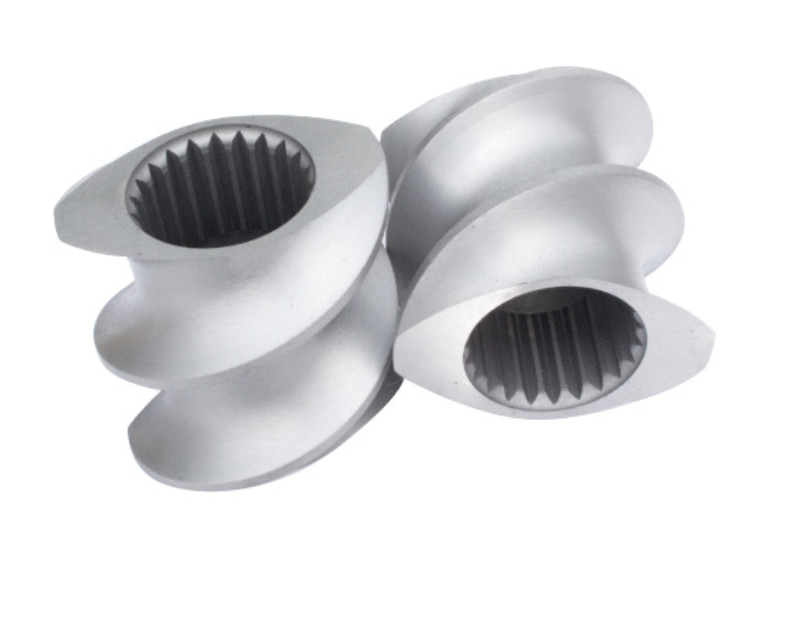

4.चित्रों:
