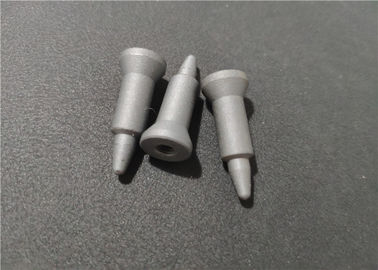

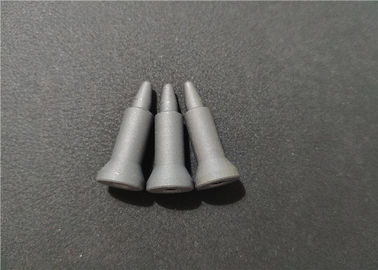

नीचे के छेद के साथ तेज टिप केसीएफ पोजिशनिंग पिन का विशेष आकार
केसीएफ गुई पिंस एक प्रकार का मेटल बेस इंसुलेटेड वेल्डिंग गाइड पिंस है जो नट वेल्डिंग और बोल्ट वेल्डिंग के लिए अखरोट स्क्रू थ्रेड और बॉट स्क्रू थ्रेड की रक्षा के लिए व्यापक रूप से प्रतिरोध वेल्डिंग उद्योग में इस्तेमाल किया गया है।
KCF मानक पिन
ए | बी | सी | डी | इ | एफ | जी | एल | क्यू | आर | |
KCF-M4- (बी) | 3.2 | 4 ~ 7 | 10 | 5 | 2 | 22 | 4 | 31 | 2.5 | 9 |
KCF-M5- (बी) | 4.1 | 5 ~ 8 | 10 | 6 | 2.5 | 22 | 4 | 32 | 3 | 13.3 |
KCF-M6- (बी) | 4.9 | 6 ~ 9 | 10 | 7 | 2.5 | 22 | 3 | 32 | 3.5 | 15.5 |
KCF-M8- (बी) | 6.8 | 8 ~ 11 | 12 | 8 | 3 | 23 | 3 | 34 | 5 | 17.5 |
KCF-M10- (बी) | 8.5 | 10 ~ 13 | 15 | 10 | 3.5 | 24 | 3 | 37 | 7 | 30.5 |
KCF-M7 / 16- (बी) | 9.7 | 11 ~ 14 | 16 | 12 | 4 | 24 | 3 | 39 | 8 | 37.5 |
KCF-12- (बी) | 10.4 | 12 ~ 15 | 16 | 12 | 4 | 24 | 3 | 39 | 9 | 41 |
।अधिक तस्वीरें
