1. उत्पाद परिचय
लाइनर का उपयोग आमतौर पर बैरल के अंदर, स्क्रू तत्वों के पास किया जाता है, इसलिए इसकी आंतरिक दीवार आसानी से घिस जाती है और सामग्री द्वारा संक्षारित हो जाती है।
2.नई सामग्री परिचय
विनिर्माण के लंबे वर्षों के अनुभव के आधार पर, लाइनर या बैरल लाइनर की सेवा जीवन को लंबे समय तक बनाए रखने के लिए, हमने अपनी विशेष नई सामग्री OS02H विकसित की, जो एक प्रकार का निकेल-क्रोमियम-टंगस्टन मिश्र धातु है।
निकल-क्रोमियम-टंगस्टन मिश्र धातु में उत्कृष्ट घर्षण प्रतिरोध और संक्षारण प्रतिरोध होता है।निकल-क्रोमियम मिश्र धातु मैट्रिक्स में सीआर सामग्री की वृद्धि मिश्र धातु के ऑक्सीकरण प्रतिरोध, उच्च तापमान प्रतिरोध और संक्षारण प्रतिरोध में योगदान करती है।वहीं, CrB का जोड़ WC से बेहतर है।सीआरबी की सूक्ष्म कठोरता 4000-4200DPH जितनी अधिक है, जो हीरे के करीब है।यह मिश्र धातु की समग्र शक्ति में सुधार के लिए अधिक अनुकूल है।WC के उच्च घनत्व के कारण, यह लगभग 15.7g/cm3 है, जबकि निकल-क्रोमियम मिश्र धातु का मैट्रिक्स केवल 8g/cm3 है।पिघलना WC के आसान पृथक्करण के कारण मिश्र धातु की असमान सतह और गहराई के कारण होता है, इसलिए WC की सामग्री और कण आकार को नियंत्रित किया जाना चाहिए।
निकेल-क्रोमियम-टंगस्टन मिश्र धातु (जिसे हम OS 02H कहते हैं) कठोर चरण लगभग 50% तक बढ़ गया, OS02 केवल दस से तीस है, इसके अलावा, संलयन पर्याप्त नहीं है, और सूक्ष्म छिद्र अपेक्षाकृत स्पष्ट हैं, जो रॉकवेल कठोरता से परिलक्षित होता है एचआरसी केवल 52-55। जबकि निकल क्रोमियम टंगस्टन मिश्र धातु (ओएस02एच) की रॉकवेल कठोरता एचआरसी56-64 है, पारंपरिक नियंत्रण एचआरसी58-60 है।सेवा जीवन WR5 या CPM10V से 3-5 गुना अधिक है।
निकेल-क्रोमियम-टंगस्टन मिश्र धातु (OS02H) Ni60 के आधार पर सूत्र की विदेशी ट्विन स्क्रू कार्य स्थितियों के अनुसार, हार्ड चरण कार्बाइड (टंगस्टन कार्बाइड क्रोमियम कार्बाइड और अन्य कार्बाइड युक्त) में काफी सुधार हुआ है, और निकल पूल पूर्ण रूप से घुल जाता है।हमारी Ni-Cr -W मिश्र धातु परत HRC64 तक पहुंच सकती है, यह सबसे अच्छा प्रमाण है।

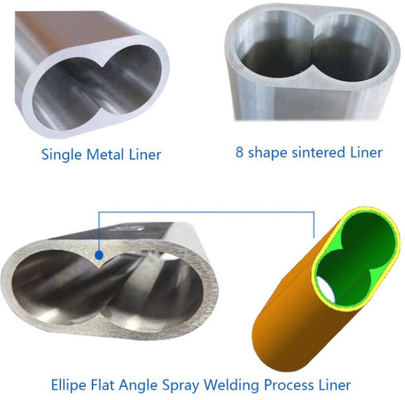

3.लाइनर प्रकार
सिंगल मेटल लाइनर,
द्विधातु यौगिक लाइनर,
सिंटेड प्रोसेस कम्पोजिट लाइनर
स्प्रे वेल्डिंग प्रक्रिया कम्पोजिट लाइनर।
4.द्विधातु यौगिक लाइनर विशेषताएं
सामग्री पैरामीटर तापमान प्रतिरोध:
तापमान सीमा 600℃
मिश्र धातु परत की मोटाई: ≧1.8 मिमी
मिश्र धातु परत कठोरता: 57-64HRC
मुख्य प्रक्रिया अलग है (मूल सिंटरिंग प्रक्रिया से वर्तमान स्प्रे वेल्डिंग प्रक्रिया तक) उत्पाद में बेहतर घनत्व है, कठोरता 57 डिग्री से अधिक तक पहुंच सकती है, और उत्पाद की सेवा जीवन सिंटरिंग प्रक्रिया से 3-5 गुना है .
5.लाइनर का उपयोग करने के लिए मुख्य ब्रांड एक्सट्रूडर
निम्नलिखित ब्रांडों के लिए ट्विन स्क्रू तत्व उपलब्ध हैं |
क्लेक्स्ट्रल |
क्रौसमाफ़ेई |
लेस्ट्रित्ज़ |
जेएसडब्ल्यू |
बुहलर |
तोशीबा |
सहयोग |
बेर्स्टोर्फ |
मैरिस |
कोबे |
वेंगर |
सीपीएम |
6.उत्पादन उपकरण
वर्तमान में, कंपनी का कारखाना क्षेत्र 3000 वर्ग मीटर से अधिक है, और अतिरिक्त 3000 वर्ग मीटर योजना और डिजाइन के अधीन है, जो सामग्री अनुसंधान और विकास, मुख्य घटक उत्पादन और परीक्षण की पूरी उत्पादन प्रक्रिया को कवर करता है।कंपनी में 6 तकनीकी व्यक्ति, 40 से अधिक कर्मचारी और ताइवान और जर्मनी से कई आयातित उत्पादन और परीक्षण उपकरण हैं।
7. हमें क्यों चुनें
1) सामग्रियों और प्रक्रियाओं का स्वतंत्र अनुसंधान और विकास अधिकतम सीमा तक सामग्रियों के प्रदर्शन और प्रक्रिया को सुनिश्चित कर सकता है, और सामान्य उत्पादों की तुलना में सेवा जीवन को काफी बढ़ा सकता है, जबकि बाजार में मुख्य आपूर्तिकर्ता केवल मशीनिंग के लिए कच्चे माल खरीदते हैं।
2) प्रमुख उत्पादों की प्रक्रिया को स्वतंत्र रूप से विकसित करें, और सर्वोत्तम उत्पाद प्रदर्शन प्राप्त करने के लिए पुरानी प्रक्रिया में लगातार सुधार और वृद्धि करें।
उदाहरण के लिए, हमने बैरल लाइनर और लाइनर की उत्पादन प्रक्रिया को सिंटरिंग से स्प्रे वेल्डिंग में बदल दिया।जिससे उत्पाद सेवा जीवन सामान्य उत्पादों की तुलना में 3-5 गुना बढ़ गया।
3) समग्र परत की उत्पाद उपस्थिति में लगातार सुधार और अनुकूलन, जिससे उत्पादों की सेवा जीवन में काफी सुधार हुआ। अलग-अलग लाइनर और बैरल लाइनर के लिए, हमने समग्र परत को पतली 8 आकार से दीर्घवृत्त फ्लैट कोण आकार में बदल दिया, जिससे उत्पाद सेवा में वृद्धि हुई जीवन बहुत.
